Теплотехнический расчёт для стены и перегородки по формуле
Профессиональный расчёт тепловых потерь для стены необходим, что бы подобрать правильное отопительное или охладительное оборудование, а также выбрать оптимальный тип теплоизоляционного материала. Этот процесс позволяет добиться максимальной энергоэффективности конструкции в течении всего срока эксплуатации. Профессиональный расчёт теплопотерь будет полезен при монтаже и строительстве стены, перегородки, заграждения.
Формула для нахождения теплопотерь стены
Суммарные теплопотери стены ( Q ) находятся с помощью умножения между собой коэффициента теплопередачи ( U ), площади конструкции ( S ) и разности температуры ( Δt ). Разницей между температурой в строении и температурой на улице называют ( Δt ) с расчётом по формуле Δt = T₁ – T₂.
Q = \sum ( U × S × \Delta t )
Q – сумарные теплопотери стены [ Вт ]
- ∑ – сумма по всем ограждающим элементам ( стена, перегородка ) [ Вт ]
- U – коэффициент теплопередачи материала [ Вт/м² °C ]
- S – площадь конструкции [ м² ]
- Δt – разность температуры [ °C ]
Для нахождения коэффициента теплопередачи ( U ) необходимо знать значение термического сопротивления материала ( R ). Термическое сопротивление ( R ) рассчитывается по формуле с помощью толщины слоя материала ( δ ) и коэффициента теплопроводности материала ( λ ), который указывает производитель в технической документации.
U = \frac { 1 } { R }U – коэффициент теплопередачи [ Вт ]
R = \sum { \frac { δ } { λ } }R – термическое сопротивление материала [ м² °С/Вт ]
- ∑ – сумма по всем ограждающим элементам ( газоблок, кирпич, железобетон ) [ Вт ]
- δ – толщина слоя материала [ м ]
- λ – коэффициент теплопроводности [ Вт/м °С ]
Пример: δ = 0,45 м. λ = 0,7 Вт/м °С. S = 320 м². Δt = 34 °C.
R = \frac { 0,45 } { 0,7 } = 0,64R = 0,64 м² °С/Вт.
U = \frac { 1 } { 0,64 } = 1,56U = 1,56 Вт.
Q = \sum ( 1,56 × 320 × 34 ) = 16972,8
Q = 16972,8 Вт.
Теплотехнический расчёт по формуле показал, что теплопотери для стены с площадью 320 м² будут равны 16972,8 Вт. Если утепление стены сделано из нескольких слоёв, то необходимо произвести теплотехнический расчёт для каждого слоя и суммировать результат.

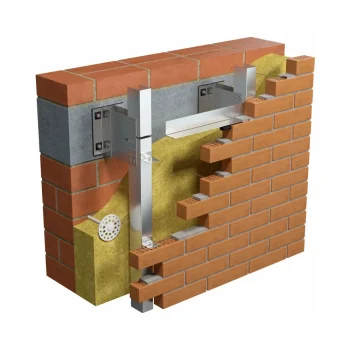

Характеристика теплопроводности конструкционного и изоляционного материала для ограждающей стены
Обращаем внимание! Теплопроводность материала конструкции ограждающей уличной стены определяет способность проводить тепловую энергию. Чем ниже коэффициент теплопроводности, тем эффективнее материал препятствует прохождению тепла изнутри наружу в холодное время года или препятствует нагреву помещения в тёплое время года. Данные в таблице применимы для использования в бытовой и профессиональной деятельности.
Наименование материала:
- Конструкционный материал
- Изоляционный материал
| Наименование | Теплопроводность [ Вт/м °С ] |
|---|---|
| Газоблок | λ ≈ 0,096 – 0,18 |
| Керамический кирпич | λ ≈ 0,19 – 0,61 |
| Силикатный кирпич | λ ≈ 0,6 – 0,71 |
| Железобетон | λ ≈ 0,7 – 0,23 |
| Деревянный сруб | λ ≈ 0,15 – 0,35 |
| Деревянный каркас | λ ≈ 0,15 – 0,35 |
| Сэндвич панель | λ ≈ 0,039 – 0,041 |
| Пенополистирол | λ ≈ 0,033 – 0,04 |
| Пенопласт | λ ≈ 0,064 – 0,073 |
| Минеральная вата | λ ≈ 0,036 – 0,045 |
| Напыляемая эковата | λ ≈ 0,037 – 0,041 |
| Напыляемая пена | λ ≈ 0,035 – 0,04 |
| Пеностекло | λ ≈ 0,45 – 0,8 |
| Фанера | λ ≈ 0,014 – 0,015 |
| OSB плита | λ ≈ 0,014 – 0,015 |
| ДВП плита ( оргалит ) | λ ≈ 0,046 – 0,093 |
| ЦСП плита | λ ≈ 0,19 – 0,26 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
