Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение тепловых потерь для пола ].
Теплотехнический расчёт для поверхности пола по формуле
Расчёт теплопотерь по формуле для поверхности пола необходим, чтобы конструкция соответствовала всем нормам по энергосбережению. Полученное значение поможет сделать правильную толщину несущего и теплоизоляционного материала. Это препятствует переохлаждению основания и образование влаги. Профессиональный расчёт теплопотерь будет полезен при монтаже и строительстве пола, перекрытия, подвала, фундамента.
Формула для нахождения теплопотерь пола
Суммарные теплопотери поверхности пола ( Q ) находятся с помощью умножения между собой коэффициента теплопередачи ( U ), площади конструкции ( S ) и разности температуры ( Δt ). Разницей между температурой в строении и температурой на улице называют ( Δt ) с расчётом по формуле Δt = T₁ – T₂.
Q = \sum ( U × S × \Delta t )
Q – сумарные теплопотери пола [ Вт ]
- ∑ – сумма по всем ограждающим элементам ( стяжка, песчаная подушка, теплоизоляция, плита фундамента ) [ Вт ]
- U – коэффициент теплопередачи материала [ Вт/м² °C ]
- S – площадь конструкции [ м² ]
- Δt – разность температуры [ °C ]
Для нахождения коэффициента теплопередачи ( U ) необходимо знать значение термического сопротивления материала ( R ). Термическое сопротивление ( R ) рассчитывается по формуле с помощью толщины слоя материала ( δ ) и коэффициента теплопроводности материала ( λ ), который указывает производитель в технической документации.
U = \frac { 1 } { R }U – коэффициент теплопередачи [ Вт ]
R = \sum { \frac { δ } { λ } }R – термическое сопротивление материала [ м² °С/Вт ]
- ∑ – сумма по всем ограждающим элементам ( сухая смесь, песок, керамзит, пенополистирол ) [ Вт ]
- δ – толщина слоя материала [ м ]
- λ – коэффициент теплопроводности [ Вт/м °С ]
Пример: δ₁ = 0,05 м. λ₁ = 0,03 Вт/м °С. δ₂ = 0,15 м. λ₂ = 0,07 Вт/м °С. δ₃ = 0,3 м. λ₃ = 0,5 Вт/м °С. S = 140 м². Δt = 40 °C.
R = \frac { 0,05 } { 0,03 } + \frac { 0,15 } { 0,07 } + \frac { 0,3 } { 0,5 } = 4,4R = 4,4 м² °С/Вт.
U = \frac { 1 } { 4,4 } = 0,22U = 0,22 Вт.
Q = \sum ( 0,22 × 140 × 40 ) = 1232
Q = 1232 Вт.
Теплотехнический расчёт по формуле показал, что теплопотери для конструкции поверхности пола с площадью 140 м² будут равны 1232 Вт.

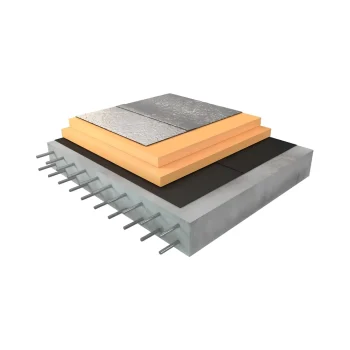

Характеристика теплопроводности конструкционного и изоляционного материала для поверхности пола
Обращаем внимание! Теплопроводность материала поверхности пола определяет способность проводить тепловую энергию. Чем ниже коэффициент теплопроводности, тем эффективнее материал препятствует прохождению тепла изнутри наружу в холодное время года или препятствует нагреву помещения в тёплое время года. Расчёты в таблице применимы для использования в бытовой и профессиональной деятельности.
Наименование материала:
- Конструкционный материал
- Изоляционный материал
| Наименование | Теплопроводность [ Вт/м °С ] |
|---|---|
| Железобетон | λ ≈ 0,7 – 0,23 |
| Деревянный каркас | λ ≈ 0,15 – 0,35 |
| Цементная смесь М150 – М300 | λ ≈ 0,7 – 0,74 |
| Песок | λ ≈ 0,32 – 0,40 |
| Пенополистирол | λ ≈ 0,033 – 0,04 |
| Пенопласт | λ ≈ 0,064 – 0,073 |
| Минеральная вата | λ ≈ 0,036 – 0,045 |
| Напыляемая эковата | λ ≈ 0,037 – 0,041 |
| Напыляемая пена | λ ≈ 0,035 – 0,04 |
| Керамзит | λ ≈ 0,07 – 0,2 |
| Пеностекло | λ ≈ 0,45 – 0,8 |
| Фанера | λ ≈ 0,014 – 0,015 |
| OSB плита | λ ≈ 0,014 – 0,015 |
| ДВП плита ( оргалит ) | λ ≈ 0,046 – 0,093 |
| ЦСП плита | λ ≈ 0,19 – 0,26 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
