Теплотехнический расчёт объёма воздуха инфильтрации по формуле
К инфильтрации относится неконтролируемое проникновение наружного воздуха в строение или здание через щели в окнах и дверях, неплотности в стенах и перегородках, отверстия естественной вентиляции и дымохода. Когда холодный воздух с улицы попадает внутрь, то он охлаждает помещение. Энергия, которая затрачивается на нагрев помещений и есть теплопотери на инфильтрацию. Теплотехнический расчёт по формуле и анализ полученных значений позволяет с максимальной точностью оценить энергетическую эффективность эксплуатации строения.
Формула для нахождения теплопотерь инфильтрации
Суммарные теплопотери инфильтрации ( Q ) рассчитываются по формуле с помощью умножения известных значений. Плотность воздуха ( p ) это постоянная величина, которая равна 1,225 кг/м³. Удельная теплоёмкость воздуха ( c ) равна 1005 Дж/кг °С при стандартном среднестатистическом состоянии атмосферы. Общее количество неконтролируемого объёма воздуха ( L ) в помещении за определённый промежуток времени. Число 3600 позволяет конвертировать производительность объёма воздуха ( L ) м³/час в ( L ) м³/сек. Разницей между температурой в строении и температурой на улице называют ( Δt ), которая рассчитывается по формуле Δt = T₁ – T₂.
Q = ( p × c × \frac { L } { 3600 } × \Delta t )Q – сумарные теплопотери инфильтрации [ Вт ]
- p – плотность воздуха [ кг/м³ ]
- c – удельная теплоёмкость воздуха [ Дж/кг °С ]
- L – объёмный воздуха инфильтрации [ м³/час ]
- 3600 – корректировочный коэффициент
- Δt – разность температуры [ °C ]
Пример: p = 1,225 кг/м³. c = 1005 Дж/кг °С. L = 750 м³/час. Δt = 28 °C.
Q = ( 1,225 × 1005 × \frac { 750 } { 3600 } × 28) = 6412,1Q = 6412,1 Вт.
Теплотехнический расчёт по формуле показал, что теплопотери инфильтрации при расходе воздуха 750 м³/час будут равны 6412,1 Вт.

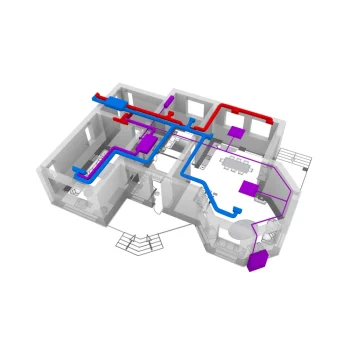

Пропускная способность холодного воздуха для каждого элемента
Обращаем внимание! Каждая конструкция в строении может пропускать холодный или горячий воздух с улицы. Это способствует дополнительным теплопотерям или хладопотерям в помещениях. Чем ниже коэффициент термической проводимости инфильтрации, тем эффективнее будет работать климатическая система отопления или кондиционирования в строении.
Наименование коммуникаций:
- Строительные конструкции
- Инженерное оборудование
| Наименование | Размер | Объём воздуха инфильтрации [ м³/час ] |
|---|---|---|
| Вытяжка | DN 100 мм | 20 |
| Дымоходная труба | DN 300 мм | 80 |
| Открытое окно | 600×1200 | 1800 |
| Открытая дверь | 800×2200 | 2200 |
| Естественная вентиляция в квартире | 70 м² | 110 |
| Естественная вентиляция в квартире | 100 м² | 150 |
| Естественная вентиляция в доме | 150 м² | 225 |
| Естественная вентиляция в доме | 300 м² | 450 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
