Расчёт диаметра трубопровода для гидравлической системы отопления по формуле
При проектировании системы отопления с подсоединением обогревающий радиаторов важным этапом является точный расчёт диаметра трубопровода в котором будет находится теплоноситель. Правильный проходной канал в трубе обеспечит эффективную производительность всего оборудования, уменьшит гидравлическое сопротивление, исключит чрезмерные энергетические потери и расход материалов при монтаже.
Формула: нахождение диаметра трубы
Тепловой мощностью ( P ) называют участок для которого необходимо рассчитать диаметр трубы. Универсальное значение ( π ) является постоянной константой. В формуле используется скорость жидкости в трубе ( v ) с универсальными значениями в зависимости от характеристик системы ( 0,3 м/сек – 3 м/сек ). Плотность теплоносителя ( p ) зависит от типа используемой жидкости ( вода, аддитивированная вода, пропиленгликоль, этиленгликоль ). Для удельной теплоёмкости жидкого теплоносителя ( c ) применяются разные значения в зависимости от типа используемой жидкости ( вода, аддитивированная вода, пропиленгликоль, этиленгликоль ). При нахождении значения ( Δt ) необходимо знать разность между температурой трубопровода на подаче ( T₁ ) и обратке ( T₂ ) по формуле Δt = T₁ – T₂. ( система отопления обеспечивает эффективную работу если это значение не превышать 20 °C ).

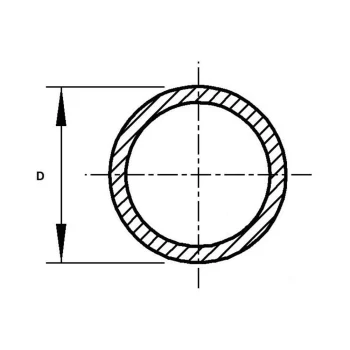

- D – внутренний диаметр трубы [ мм ]
- P – тепловая мощность участка [ кВт ]
- π – константа [ 3,1415 ]
- v – скорость движения теплоносителя [ м/сек ]
- p – плотность жидкости [ кг/м³ ]
- c – удельная теплоёмкость жидкости [ кДж ]
- Δt – разность температуры [ °C ]
Пример: P = 15 кВт. π = 3,1415. v = 0,7 м/сек. p = 1000 кг/м³. c = 4,2 кДж. Δt = 20 °C.
D = 0,018 м. D = 18 мм.
Расчёт по формуле показал, что для монтажа системы отопления мощностью 15 кВт и максимальной скоростью потока 0,7 м/сек для определённого участка потребуется трубопровод с внутренним диаметром не менее 18 мм.

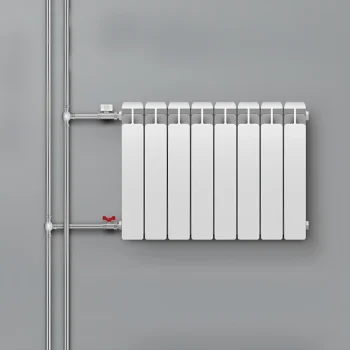

Производительность трубопроводной системы для отопления и обогрева
Производительность трубопроводной системы для отопления и обогрева определяет эффективность распределения теплоносителя по всем отопительным приборам. Она зависит от правильного подбора диаметров труб, мощности циркуляционного насоса и гидравлического сопротивления сети. Корректный расчёт системы обеспечивает равномерный прогрев помещений и стабильную работу радиаторов.
Наименование оборудования:
- Труба PP
- Труба PB
- Труба PE-X
- Труба AISI
| Размер трубы [ дюйм ] | Номинальный диаметр трубы [ мм ] | Мощность [ кВт ] | Производительность [ лит/сек ] |
|---|---|---|---|
| G 1/2 ″ | D 12,7 | 10 | 0,1 |
| G 3/4 ″ | D 19,0 | 30 | 0,3 |
| G 1 ″ | D 25,4 | 40 | 0,5 |
| G 1 ¼ ″ | D 31,8 | 60 | 0,7 |
| G 1 ½ ″ | D 38,1 | 100 | 1,2 |
| G 2 ″ | D 50,8 | 170 | 2,0 |
| G 2 ½ ″ | D 57,2 | 220 | 2,6 |
| G 3 ″ | D 76,2 | 380 | 4,5 |
| G 3 ½ ″ | D 88,9 | 500 | 5,9 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
