Расчёт количества жидкости в трубе и площадь диаметра

В разделе сайта [ Онлайн Инжиниринг ] есть возможность самостоятельно произвести расчёт для строительной или монтажной сферы с помощью специальной программы или по формуле. Наш сервис будет полезен при профессиональном вычислении гидравлических, тепловых, динамических, геометрических и эксплуатационных данных инженерного сооружения или инженерной системы. Также интернет ресурс может пригодиться при подборе газового, электрического, насосного, компрессорного, воздушного оборудования для конструирования водоснабжения, водоотведения, отопления, воздуховода, вентиляции, электроснабжения и автоматизации.

Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение количества жидкости в трубе ].

Расчёт количества жидкости внутри трубопровода по формуле

Для наполнения системы водоснабжения, радиаторного отопления, тёплого пола с водяным подогревом или водяного кондиционирования может понадобиться знание точного количества вмещаемой жидкости для эксплуатируемой системы. Точный расчёт по формуле обеспечит профессиональное выполнение этой задачи для разного типа трубопроводов из полимера, металла или металлополимера.

Формула: объём аксиальной трубы

Для правильного расчёта внутреннего объёма трубы и количества в ней жидкости нужно знать внутренний диаметр ( D ) и общую длину ( L ). Необходимые данные можно узнать в техническом паспорте материала или самостоятельно замерять измерительным инструментом.

V = \frac { \pi \cdot D^2 \cdot L } { 4 }

V – объём аксиальной трубы [ мм³ ]
π – константа [ 3,1415 ]
D – внутренний диаметр трубы [ мм ]
L – длина трубы [ мм ]

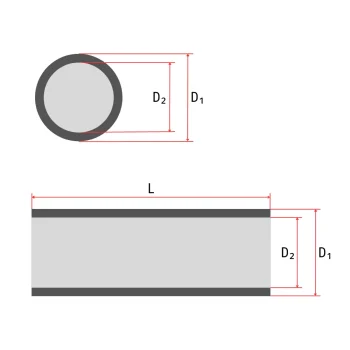

Схема расчёта количества жидкости в 1 метре трубы

Пример: π = 3,1415. D = 32 мм. L = 80 мм.

V = \frac { 3,1415 \cdot 32^2 \cdot 80 } { 4 } = 64335,8

V = 64335,8 ( мм³ ).

64335,8 × 0,00001 = 0,804 ( лит ).

V = 0,804 ( лит ).

Расчёт по формуле показал, что при внутреннем диаметры трубы 32 мм и её длине 80 мм внутренний объём будет 0,804 лит. Для конвертирования объёма в литры используется алгоритм ( V – 1 мм³ ) ≈ ( V 0,00001 лит ).

Формула: площадь сечения аксиальной трубы

Для нахождения площади сечения радиального трубопровода необходимо знать внутренний диаметр ( D ).

S = \frac { \pi \cdot D^2 } { 4 }

S – площадь сечения трубы [ мм² ]
π – константа [ 3,1415 ]
D – внутренний диаметр трубы [ мм ]

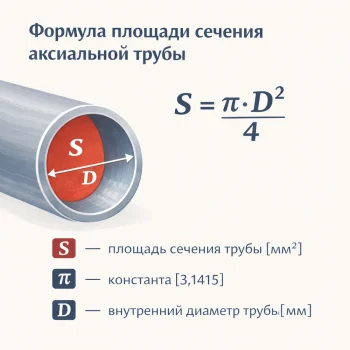

Формула площади сечения аксиальной трубы

Пример: π = 3,1415. D = 32 мм.

S = \frac { 3,1415 \cdot 32^2 } { 4 } = 804,2

S = 804,2 мм².

Расчёт по формуле показал, что при внутреннем диаметры трубы 32 мм площадь сечения трубы будет 804,2 мм².

Онлайн калькулятор для расчёта и вычисления данных

Количество жидкости в трубопроводе из различного материала

Для конструкционного трубопровода из полимерного и металлического материала мы указали усреднённые значения по количеству жидкости в нём и площадь диаметра. Данные могут меняться в зависимости от производителя, вида изделия и эксплуатационных характеристик.

Объём конструкционного трубопровода из различного материала

Наименование материала:

Полимерный трубопровод
Металлический трубопровод
Металлополимерный трубопровод

Трубопровод – полиэтилен [ PE ]

Внешний диаметр трубы [ мм ]	Внутренний диаметр трубы [ мм ]	Площадь внутреннего диаметра трубы [ мм² ]	Количество жидкости в 1 м.п. [ лит ]
⌀ 16	DN 13,0	S 132,7	V 0,133
⌀ 20	DN 16,2	S 206,1	V 0,206
⌀ 25	DN 20,4	S 326,8	V 0,327
⌀ 32	DN 26,0	S 530,9	V 0,531
⌀ 40	DN 32,6	S 834,7	V 0,835
⌀ 50	DN 40,8	S 1307,4	V 1,307
⌀ 63	DN 51,4	S 2074,9	V 2,075
⌀ 75	DN 61,4	S 2922,4	V 2,961
⌀ 90	DN 73,6	S 4254,3	V 4,254
⌀ 110	DN 90,0	S 6361,5	V 6,362
⌀ 125	DN 102,2	S 8203,1	V 8,203
⌀ 140	DN 114,6	S 10314,5	V 10,314
⌀ 160	DN 130,8	S 13436,7	V 13,437
⌀ 180	DN 147,2	S 17017,4	V 17,017
⌀ 200	DN 163,6	S 21020,5	V 21,021

Таблица № 1. Характеристика конструкционного трубопровода из материала PE-HD, PE-MD, PE-LD.

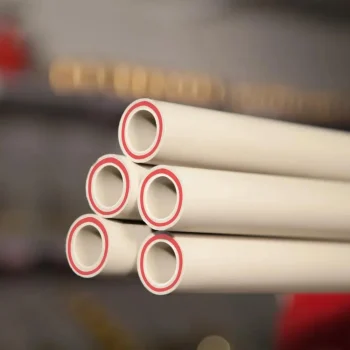

Трубопровод – полипропилен [ PP ]

Внешний диаметр трубы [ мм ]	Внутренний диаметр трубы [ мм ]	Площадь внутреннего диаметра трубы [ мм² ]	Количество жидкости в 1 м.п. [ лит ]
⌀ 16	DN 10,6	S 88,2	V 0,088
⌀ 20	DN 13,2	S 136,8	V 0,137
⌀ 25	DN 16,6	S 216,4	V 0,216
⌀ 32	DN 21,2	S 352,9	V 0,353
⌀ 40	DN 26,6	S 555,6	V 0,556
⌀ 50	DN 33,4	S 876,1	V 0,876
⌀ 63	DN 42,0	S 1385,4	V 1,385
⌀ 75	DN 50,0	S 1963,4	V 1,963
⌀ 90	DN 60,0	S 2827,3	V 2,827
⌀ 110	DN 73,4	S 4231,2	V 4,231
⌀ 125	DN 83,4	S 5462,7	V 5,463
⌀ 140	DN 93,4	S 6851,2	V 6,851
⌀ 160	DN 106,8	S 8959,1	V 8,958
⌀ 200	DN 145,2	S 16558,0	V 16,559

Таблица № 2. Характеристика конструкционного трубопровода из материала PP, PP-R, PP-RCT, PP-RCT.

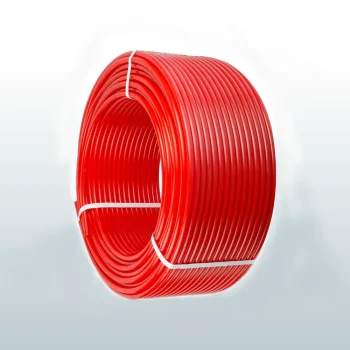

Материал – сшитый полиэтилен [ PE-X ]

Внешний диаметр трубы [ мм ]	Внутренний диаметр трубы [ мм ]	Площадь внутреннего диаметра трубы [ мм² ]	Количество жидкости в 1 м.п. [ лит ]
⌀ 16	DN 11,6	S 105,6	V 0,105
⌀ 20	DN 14,4	S 162,8	V 0,162
⌀ 25	DN 18,0	S 254,4	V 0,254
⌀ 32	DN 23,2	S 422,7	V 0,422
⌀ 40	DN 29,0	S 660,5	V 0,66
⌀ 50	DN 36,2	S 1029,1	V 1,028
⌀ 63	DN 45,6	S 1633,0	V 1,632
⌀ 75	DN 54,4	S 2324,2	V 2,323
⌀ 90	DN 65,4	S 3359,1	V 3,357
⌀ 110	DN 79,8	S 5001,2	V 4,998

Таблица № 3. Характеристика конструкционного трубопровода из материала PE-Xa, PE-Xb, PE-Xc, PE-Xd, PE-X/AL/PE-X, PE-X/Evoh.

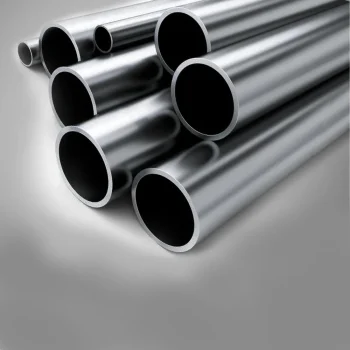

Материал – нержавеющая сталь [ AISI ]

Внешний диаметр трубы [ мм ]	Внутренний диаметр трубы [ мм ]	Площадь внутреннего диаметра трубы [ мм² ]	Количество жидкости в 1 м.п. [ лит ]
⌀ 15,0	DN 13,0	S 132,7	V 0,132
⌀ 18,0	DN 16,0	S 201,0	V 0,2
⌀ 22,0	DN 19,6	S 301,7	V 0,301
⌀ 28,0	DN 25,6	S 514,7	V 0,514
⌀ 35,0	DN 32,0	S 804,2	V 0,803
⌀ 42,0	DN 39,0	S 1194,5	V 1,193
⌀ 54,0	DN 51,0	S 2042,7	V 2,041
⌀ 76,0	DN 72,0	S 4071,3	V 4,069
⌀ 89,0	DN 85,0	S 5674,3	V 5,671
⌀ 108,0	DN 104,0	S 8494,6	V 8,49

Таблица № 4. Характеристика конструкционного трубопровода из материала AISI 304, AISI 304T, AISI 316, AISI 316T.

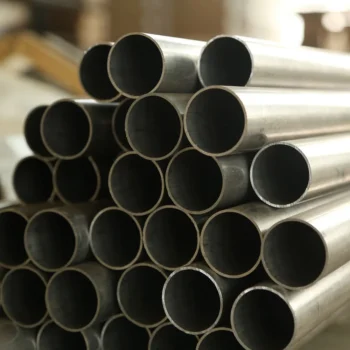

Материал – углеродистая сталь

Внешний диаметр трубы [ мм ]	Внутренний диаметр трубы [ мм ]	Площадь внутреннего диаметра трубы [ мм² ]	Количество жидкости в 1 м.п. [ лит ]
⌀ 10,2	DN 6,0	S 28,2	V 0,028
⌀ 13,5	DN 8,0	S 50,2	V 0,05
⌀ 17,0	DN 10,0	S 78,5	V 0,078
⌀ 21,3	DN 15,0	S 176,7	V 0,176
⌀ 26,8	DN 20,0	S 314,1	V 0,314
⌀ 35,5	DN 25,0	S 490,8	V 0,49
⌀ 33,5	DN 32,0	S 804,2	V 0,803
⌀ 42,3	DN 40,0	S 1256,6	V 1,256
⌀ 60,0	DN 50,0	S 1963,4	V 1,962
⌀ 75,5	DN 65,0	S 3318,2	V 3,316
⌀ 88,5	DN 80,0	S 5026,4	V 5,024
⌀ 101,3	DN 90,0	S 6361,5	V 6,358
⌀ 114,0	DN 100,0	S 7853,7	V 7,85
⌀ 140,0	DN 125,0	S 12271,4	V 12,265
⌀ 165,0	DN 150,0	S 17670,9	V 17,662

Таблица № 5. Характеристика конструкционного трубопровода из материала углеродистая сталь, легированная сталь, оцинкованная сталь.

Заключение

Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
