Расчёт мощности котла по формуле
При расчёте правильной мощности электрического, газового и твёрдотопливного котла для системы отопления или котельной необходимо учитывать все данные по утеплению и теплопотерям строения. Также применятся корректировка показателя в зависимости от количества оконных проёмов и дополнительных потребителей ( водонагреватель, бассейн, уличный обогрев ). Максимальную эффективность расчёта обеспечивает обязательное учитывание всех данных, а также резервный запас мощности котла.
Формула для нахождения производительности котла
Общий объём строения ( V ) высчитывается благодаря значениям длины, ширины и высоты строения. Коэффициент теплопотерь ( K ) зависит от правильного утепления и количества холодных зон ( 0,5 – хорошее утепление, 1,2 – среднее утепление, 2 – плохое утепление ). Разницей между температурой в строении и температурой на улице называют ( Δt ) с расчётом по формуле Δt = T₁ – T₂. Значение ( 850 ) это условная константа для перевод тепловой энергии в кВт/ч. Коэффициент полезного действия ( η ) указывает производитель котла в технической документации оборудования.
P = V × K × Δt ÷ ( 850 × η )
P ( кВт ) – мощность котла
- V ( м³ ) – общий объём строения
- K – коэффициент теплопотерь строения
- Δt ( °C ) – разница температуры
- 850 – постоянная константа
- η ( КПД ) – коэффициент полезного действия котла
Пример: V = 450 м³. K = 1,1. Δt = 46 °C. η = 0,85.
450 × 1,1 × 46 ÷ ( 850 × 0,85 ) = 31,5 кВт.
P = 31,5 кВт.
Полученное значение используется для монтажа отопительной системы, комплектации и строительства котельной.
Формула для нахождения Δt
Значением ( Δt ) является разница между температурой ( T₁ ), которая необходима для обогрева строения и температурой ( T₂ ), которая обусловлена погодными условиями.
Δt = T₁ – T₂
Δt ( °C ) – разница температуры
- T₁ – температура внутри строения
- T₂ – температура снаружи строения
Пример: T₁ = 24 °C. T₂ = -22 °C.
24 – ( -22 ) = 46 °C.
Δt = 46 °C.
Полученное значение используется для монтажа отопительной системы, комплектации и строительства котельной.

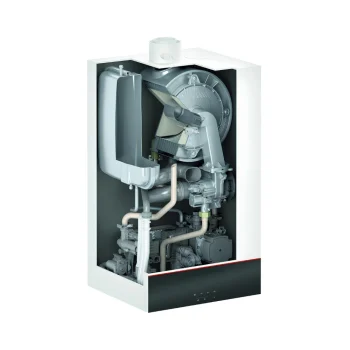

Характеристики производительности котла для системы отопления
Обращаем внимание! Мы указали усреднённые значения характеристик для котла, которые напрямую зависят от производителя. Эффективность оборудования может иметь отличительные значения в зависимости от модели. Расчёты в таблице применимы для использования в бытовой и профессиональной деятельности.
Наименование оборудования:
- Котёл напольный
- Котёл настенный
| Наименование | Мощность [ кВт. ] | Площадь обогрева [ м². ] |
|---|---|---|
| Котёл электрический ( КПД 100 % ) | 5 | max 50 |
| Котёл электрический ( КПД 100 % ) | 10 | max 100 |
| Котёл электрический ( КПД 100 % ) | 25 | max 250 |
| Котёл электрический ( КПД 100 % ) | 50 | max 500 |
| Котёл электрический ( КПД 100 % ) | 75 | max 750 |
| Котёл электрический ( КПД 100 % ) | 100 | max 1000 |
| Котёл газовый ( КПД 90 % ) | 10 | max 90 |
| Котёл газовый ( КПД 90 % ) | 25 | max 225 |
| Котёл газовый ( КПД 90 % ) | 50 | max 450 |
| Котёл газовый ( КПД 90 % ) | 75 | max 670 |
| Котёл газовый ( КПД 90 % ) | 100 | max 900 |
| Котёл газовый ( КПД 90 % ) | 150 | max 1350 |
| Котёл газовый ( КПД 90 % ) | 200 | max 1800 |
| Котёл газовый конденсационный ( КПД 95 % ) | 25 | max 230 |
| Котёл газовый конденсационный ( КПД 95 % ) | 50 | max 470 |
| Котёл газовый конденсационный ( КПД 95 % ) | 75 | max 710 |
| Котёл газовый конденсационный ( КПД 95 % ) | 100 | max 950 |
| Котёл газовый конденсационный ( КПД 95 % ) | 150 | max 1420 |
| Котёл газовый конденсационный ( КПД 95 % ) | 200 | max 1900 |
| Котёл твёрдотопливный ( КПД 85 % ) | 10 | max 85 |
| Котёл твёрдотопливный ( КПД 85 % ) | 25 | max 210 |
| Котёл твёрдотопливный ( КПД 85 % ) | 50 | max 425 |
| Котёл твёрдотопливный ( КПД 85 % ) | 75 | max 630 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
