В разделе сайта [ Онлайн Инжиниринг ] есть возможность самостоятельно произвести расчёт для строительной или монтажной сферы с помощью специальной программы. Наш сервис будет полезен при профессиональном вычислении гидравлических, тепловых, динамических, геометрических и эксплуатационных данных инженерного сооружения или инженерной системы. Также может пригодиться при подборе газового, электрического, насосного, компрессорного, воздушного оборудования для конструирования водоснабжения, водоотведения, отопления, воздуховода, вентиляции и автоматизации.
Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение мощности водонагревателя ( бойлера ) ].
Расчёт производительности и объёма водонагревателя ( бойлер ) по формуле
Расчёт объёма и производительности водонагревателя с электрическим, газовым и косвенным нагревом необходим для правильной комплектации строительного объекта. Потребительские характеристики бойлера зависят от количества пользователей горячей воды и резервного запаса ёмкости. Максимальная эффективность оборудования обеспечивается точным выполнением всех условий при расчёте мощности.
Формула для нахождения объёма водонагревателя
Объём водонагревателя ( V ) определяется по формуле при помощи значений потребления и температурного режима во время эксплуатации. Расход горячей воды ( Q ) рассчитывается от требуемого количества горячей воды в определённый временной промежуток ( в бытовой деятельности для 1 человека необходимо 75 – 100 литров горячей воды в сутки ). Минимальная температура холодной воды, которую необходимо нагреть, обозначается ( T₁ ). Максимальная температур горячей воды, которую будет производить водонагреватель обозначается ( T₂ ). Разность этих температурных режимов ( T₀ – T₁ ) и ( T₂ – T₁ ) является ( Δt ).
V = Q × ( ( T₀ – T₁ ) ÷ ( T₂ – T₁ ) )
V ( литр ) – объём бойлера
- Q ( лит/сут ) – расход горячей воды
- T₀ ( °C ) – температура для потребителя
- T₁ ( °C ) – минимальная температура холодной воды
- T₂ ( °C ) – максимальная температура горячей воды
Пример: Q = 450 лит/сут. T₀ = 37 °C. T₁ = 8 °C. T₂ = 55 °C.
450 × ( ( 37 – 8 ) ÷ ( 55 – 8 ) ) = 277,6 лит.
V = 277 лит.
Полученное значение используется для монтажа водопроводной системы, комплектации и строительства бойлерной.
Формула для нахождения времени нагревания водонагревателя
Для нагревания определённого количества горячей воды в бойлере потребуется промежуток времени ( W ). В расчётную формулу входит значение удельной теплоёмкости воды ( 4,2 ). Значение ( Δt ) это разница между минимальной температурой холодной воды ( T₁ ) и максимальной температурой горячей воды ( T₂ ). Мощность водонагревателя ( P ) указывает производитель в технической спецификации оборудования ( от 1,2 кВт до 150 кВт ).
W = 4,2 × V × ( T₂ – T₁ ) ÷ P
W ( час ) – время нагрева бойлера
- 4,2 ( кДж ) – удельная теплоёмкость воды
- V ( лит ) – объём водонагревателя
- T₁ ( °C ) – минимальная температура холодной воды
- T₂ ( °C ) – максимальная температура горячей воды
- P ( кВт ) – мощность водонагревателя
Пример: V = 277 лит. T₁ = 8 °C. T₂ = 55 °C. P = 2,5 кВт.
4,2 × 277 × ( 55 – 8 ) ÷ 2,5 = 21871 сек.
W = 6 час.
Полученное значение используется для монтажа водопроводной системы, комплектации и строительства бойлерной.
Формула для нахождения производительности водонагревателя
При расчёте производительности водонагревателя ( Qₘ ) необходимо знать ( Δt = T₂ – T₁ ) и мощность оборудования ( P ). Удельной теплоёмкостью воды является стандартное значение ( 4,2 ).
Qₘ = P ÷ ( 4,2 × ( T₂ – T₁ ) )
Qₘ ( лит/мин ) – производительность бойлера
- P ( кВт ) – мощность водонагревателя
- 4,2 ( кДж ) – удельная теплоёмкость воды
- T₁ ( °C ) – минимальная температура холодной воды
- T₂ ( °C ) – максимальная температура горячей воды
Пример: T₁ = 8 °C. T₂ = 55 °C. P = 2,5 кВт.
2,5 ÷ ( 4,2 × ( 55 – 8 ) ) = 0,012 лит/сек.
Qₘ = 0,72 лит/мин.
Полученное значение используется для монтажа водопроводной системы, комплектации и строительства бойлерной.

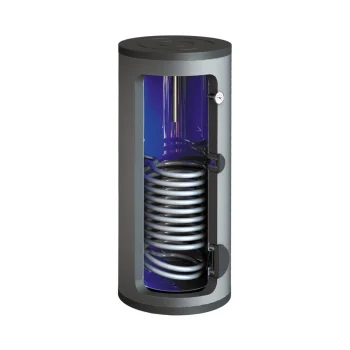

Характеристики производительности бойлера для системы водоснабжения
Обращаем внимание! Мы указали усреднённые значения характеристик для бойлера, которые напрямую зависят от производителя. Эффективность оборудования может иметь отличительные значения в зависимости от модели. Расчёты в таблице применимы для использования в бытовой и профессиональной деятельности.
Наименование оборудования:
- Бойлер напольный
- Бойлер настенный
| Наименование | Объём [ лит. ] | Мощность [ кВт. ] | Производительность [ лит/час. ] |
|---|---|---|---|
| Бойлер – электрический нагрев ( эффективность 40 % ) | V – 50 | 2 | max 20 |
| Бойлер – электрический нагрев ( эффективность 40 % ) | V – 100 | 2 – 4 | max 35 |
| Бойлер – электрический нагрев ( эффективность 40 % ) | V – 200 | 2 – 6 | max 80 |
| Бойлер – электрический нагрев ( эффективность 40 % ) | V – 300 | 4 – 8 | max 120 |
| Бойлер – электрический нагрев ( эффективность 40 % ) | V – 400 | 6 – 10 | max 160 |
| Бойлер – электрический нагрев ( эффективность 40 % ) | V – 500 | 6 – 12 | max 180 |
| Бойлер – газовый нагрев ( эффективность 80 % ) | V – 100 | 8 – 10 | max 250 |
| Бойлер – газовый нагрев ( эффективность 80 % ) | V – 200 | 10 – 15 | max 400 |
| Бойлер – газовый нагрев ( эффективность 80 % ) | V – 300 | 25 – 40 | max 800 |
| Бойлер – газовый нагрев ( эффективность 80 % ) | V – 400 | 35 – 50 | max 1000 |
| Бойлер – газовый нагрев ( эффективность 80 % ) | V – 500 | 35 – 50 | max 1200 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 50 | 10 | max 250 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 75 | 12 | max 300 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 100 | 15 | max 350 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 200 | 30 – 80 | max 1600 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 300 | 40 – 100 | max 2200 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 400 | 50 – 120 | max 2600 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 500 | 70 – 135 | max 3200 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 750 | 80 – 150 | max 3200 |
| Бойлер – косвенный нагрев ( эффективность 95 % ) | V – 1000 | 80 – 150 | max 3200 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
