Расчёт производительности глубинного насоса для скважины по формуле
Для расчёта данных производительности и напора водяного столба скважинного насоса по формуле в системе водоснабжения, могут использоваться среднестатистические значения и коэффициенты. Корректировка показателей применяется в зависимости от условий эксплуатации. Необходимо учитывать дополнительные условия сопротивления, расстояния, резервного запаса мощности, что бы обеспечить правильный расчёт и комплектацию оборудования с максимальной эффективностью. Профессиональный расчёт мощности глубинного насоса для скважины будет полезен при монтаже индивидуального водопровода, водомерного узла и бойлерной.
Формула производительности
Производительность насоса для скважины ( Qₘₐₓ ) рассчитывается при помощи суммирования всех источников потребления или данных о среднесуточном потреблении. В расход воды потребителем ( Q₁ ) входят бытовые и санитарные нужды ( умывание, приём душа, ванные процедуры ). В расход воды бытовой техникой ( Q₂ ) входит потребление бытовыми приборами ( стиральная машина, посудомоечная машина, парогенератор ). В расход воды оборудованием ( Q₃ ) входит потребление техническими устройствами ( система автополива, наполнение бассейна ). Коэффициент резервной производительности ( η ) для создания буферного запаса мощности оборудования. Универсальное число ( 1000 ) позволяет конвертировать ( лит/мин ) в ( м³/ч ).
Qₘₐₓ = \left ( \frac { Q₁ + Q₂ + Q₃ } { 1000 } \right ) × ηQₘₐₓ – производительность насоса [ м³/ч ]
- Q₁ – расход воды потребителем [ лит/мин ]
- Q₂ – расход воды бытовой техникой [ лит/мин ]
- Q₃ – расход воды оборудованием [ лит/мин ]
- η – коэффициент резервной производительности
Пример: Q₁ = 75 лит/мин. Q₂ = 7 лит/мин. Q₃ = 10 лит/мин. η = 1,25.
Qₘₐₓ = \left ( \frac { 75 + 7 + 10 } { 1000 } \right ) × 1,25 = 0,11Qₘₐₓ = 0,11 м³/ч.

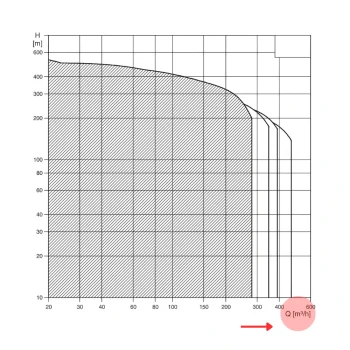

Из расчёта по формуле полученный результат 0,11 м³/ч необходимо использовать с графиком производительности скважинного насоса для системы водоснабжения.
Формула напора водяного столба
Напор водяного столба насоса для скважины ( H ) рассчитывается при помощи суммирования всех значений. Значение ( H₁ ) это глубина на которой монтируется глубинный насос для скважины. Расстояние от скважины до строения обозначается ( H₂ ). Значение ( H₃ ) это максимальная высота от земли до источника потребления водоснабжением. Сопротивление в трубопроводе ( H₄ ) рассчитывается по отдельной формуле и зависит от общей длины трубы, её диаметра, а также от материала из которого она сделана.
H = H₁ + H₂ + H₃ + H₄
H – напор водяного столба [ м ]
- H₁ – глубина подключения насоса [ м ]
- H₂ – расстояние от скважины до строения [ м ]
- H₃ – максимальная высота точки потребления [ м ]
- H₄ – сопротивление в трубопроводе [ м ]
H₄ = f × \frac { L } { D } × \frac { v² } { 2 × g }H₄ – сопротивление в трубопроводе [ м ]
- f – коэффициент трения
- L – длина трубы [ м ]
- D – внутренний диаметр трубы [ м ]
- v – сопротивление в трубопроводе [ м/с ]
- g – ускорение свободного падения [ м/c² ]
Пример: H₁ = 70 м. H₂ = 7 м. H₃ = 3 м.
H = 70 + 7 + 3 + 2,38 = 82,38
H = 82,38 mH₂O.
H₄ = 0,022 × \frac { 62 } { 0,032 } × \frac { 1,05² } { 2 × 9,81 } = 2,38H₄ = 2,38 м.
Из расчёта по формуле полученный результат 82,38 mH₂O необходимо использовать с графиком производительности скважинного насоса для системы водоснабжения.

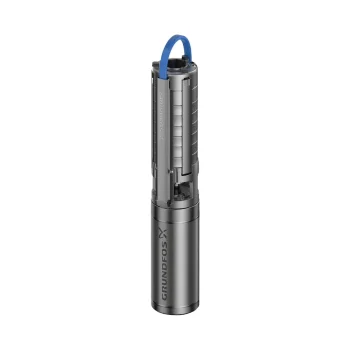

Производительность скважинного насоса для системы водоснабжения
Обращаем внимание! Мы указали усреднённые значения характеристик скважинного насоса для использования в системе водоснабжения, которые напрямую зависят от производителя. Напор водяного столба и производительность оборудования может иметь отличительные параметры. Данные в таблице применимы для вычислений, которые могут использоваться в бытовой и профессиональной деятельности.
Наименование оборудования:
- Центробежный насос
- Вибрационный насос
- Винтовой насос
- Вихревой насос
| Наименование | Производительность [ м³/ч. ] | Напор [ mH₂O. ] |
|---|---|---|
| Скважинный насос DN 25 | max 100 | max 3 |
| Скважинный насос DN 32 | max 125 | max 7 |
| Скважинный насос DN 40 | max 150 | max 15 |
| Скважинный насос DN 50 | max 175 | max 30 |
| Скважинный насос DN 80 | max 200 | max 75 |
| Скважинный насос DN 100 | max 250 | max 150 |
| Скважинный насос DN 125 | max 300 | max 250 |
| Скважинный насос DN 150 | max 350 | max 350 |
| Скважинный насос DN 175 | max 400 | max 450 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
