Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение мощности циркуляционного насоса для рециркуляции водоснабжения ].
Расчёт производительности циркуляционного насоса для рециркуляции горячей воды по формуле
При расчёте данных производительности и напора водяного столба для циркуляционного насоса в системе рециркуляции горячей воды ( ГВС ) используются среднестатистические значения. Корректировка показателей может применятся в зависимости от условий эксплуатации системы. Для обеспечения правильного расчёта и комплектации инженерного оборудования с максимальной эффективностью, необходимо учитывать дополнительные условия сопротивления, теплопотерь, резервного запаса мощности, количество потребителей. Профессиональный расчёт мощности насоса циркуляции будет полезен при монтаже магистрального водопровода горячей воды и рециркуляции водоснабжения.
Формула производительности
Универсальное значение ( 3600 ) является корректировочным коэффициентом, который переводит м³/сек в м³/час. Мощностью тепловой системы ( Pₘₐₓ ) является величина общей мощности магистрального трубопровода и смонтированного оборудования ( среднее значение равно 10 Вт/м, условное обозначение полотенцесушитель 600 Вт/шт ). Плотность жидкости ( p ) для воды равно 1000 кг/м³, удельная теплоёмкость 4,2 кДж. При нахождении параметра ( Δt ) необходимо знать разность между температурой трубопровода на подаче ( T₁ ) и обратке ( T₂ ). Для эффективной работы рециркуляции горячего водоснабжения рекомендованное максимальный показатель не должно превышать Δt = 8 °C.
Q = \frac { 3600 × Pₘₐₓ } { p × c × \Delta t }Q – производительность насоса [ м³/ч ]
- 3600 – корректировочный коэффициент
- Pₘₐₓ – мощность тепловой системы [ кВт ]
- p – плотность жидкости [ кг/м³ ]
- c – удельная теплоёмкость теплоносителя [ кДж ]
- Δt – разница температуры между подачей и обраткой [ °C ]
Пример: P = 3 кВт. p = 1000 кг/м³. c = 4,2 кДж/кг. Δt = 6 °C.
Q = \frac { 3600 × 3 } { 1000 × 4,2 × 6 } = 0,42Q = 0,42 м³/ч.

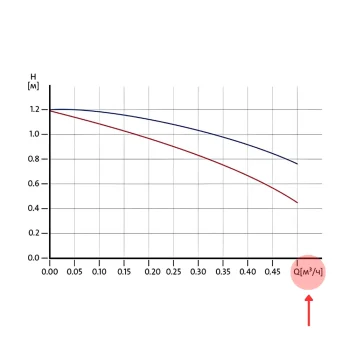

Из расчёта по формуле полученный результат 0,42 м³/ч необходимо использовать с графиком производительности циркуляционного насоса для рециркуляции горячего водоснабжения.
Формула напора водяного столба
Значение ( L ) представляет максимальную протяжённость самого длинного участка трубопровода в системе, не путать с общей длинной всего трубопровода. Сопротивлением трубопровода ( N ) является постоянная величина 150 Па/м, которая конвертируется в “Метр Водяного Столба” и равно 0,015 mH₂O. Универсальное значение ( Kₓ ) это сопротивление теплоносителя в системе с разными значениями ( коэффициент для двухтрубной системы K₁ = 1,1 ).
H = L × N × Kₓ
H – напор водяного столба [ м ]
- L – максимальная длина участка трубопровода [ м/п ]
- N – сопротивление трубопровода [ mH₂O ]
- Kₓ – сопротивление теплоносителя в системе [ x ]
Пример: L = 180 м/п. N = 0,015 mH₂O. K₁ = 1,1 ( двухтрубная система ).
H₁ = 180 × 0,015 × 1,1 = 2,97
H₁ = 2,97 mH₂O.
Из расчёта по формуле полученный результат 2,97 mH₂O необходимо использовать с графиком производительности циркуляционного насоса для рециркуляции горячего водоснабжения.
Производительность циркуляционного насоса для рециркуляции горячего водоснабжения
Обращаем внимание! Мы указали усреднённые значения характеристик циркуляционного насоса для использования в системе рециркуляции горячей воды ( ГВС ), которые напрямую зависят от производителя. Напор водяного столба и производительность оборудования может иметь отличительные параметры. Данные в таблице применимы для вычислений, которые могут использоваться в бытовой и профессиональной деятельности.
Наименование оборудования:
- Циркуляционный насос с резьбой
- Циркуляционный насос с фланцем
| Наименование | Производительность [ м³/ч. ] | Напор [ mH₂O. ] |
|---|---|---|
| Циркуляционный насос 15 / 15 | max 1,0 | max 1,5 |
| Циркуляционный насос 20 / 40 | max 2,5 | max 2,5 |
| Циркуляционный насос 20 / 60 | max 3,5 | max 3,5 |
| Циркуляционный насос 25 / 40 | max 3,0 | max 3,5 |
| Циркуляционный насос 25 / 60 | max 4,5 | max 5,5 |
| Циркуляционный насос 25 / 80 | max 8,0 | max 7,5 |
| Циркуляционный насос 25 / 100 | max 10,5 | max 9,5 |
| Циркуляционный насос 32 / 40 | max 2,8 | max 3,8 |
| Циркуляционный насос 32 / 60 | max 9,5 | max 5,2 |
| Циркуляционный насос 32 / 80 | max 11,0 | max 7,5 |
| Циркуляционный насос 32 / 100 | max 13,5 | max 9,5 |
| Циркуляционный насос 32 / 120 | max 14,0 | max 9,5 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
