Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение мощности циркуляционного насоса для радиаторного отопления ].
Расчёт производительности циркуляционного насоса для системы отопления по формуле
При расчёте данных производительности и напора водяного столба для циркуляционного насоса по формуле в системе радиаторного отопления, могут использоваться среднестатистические значения и коэффициенты. Корректировка показателей применяется в зависимости от условий эксплуатации. Для обеспечения правильного расчёта и комплектации оборудования с максимальной эффективностью необходимо учитывать дополнительные условия сопротивления, теплопотерь, резервного запаса мощности. Профессиональный расчёт мощности насоса циркуляции будет полезен при монтаже радиаторного отопления, отопления тепловыми завесами, отопления тепловентиляторами, дестратификаторами и для комплектации котельной.
Формула производительности
Универсальное значение ( 3600 ) является корректировочным коэффициентом, который переводит м³/сек в м³/час. Мощностью тепловой системы ( Pₘₐₓ ) называется величина, которая требуется для обогрева здания, строения ( средним показателем принято считать 1кВт/м² при высоте потолков до 3 метров ). Плотность жидкости ( p ) и удельная теплоёмкость хладоносителя ( c ) указана в технической документации жидкого вещества, которое будет использоваться. При нахождении значения ( Δt ) необходимо знать разность между температурой трубопровода на подаче ( T₁ ) и обратке ( T₂ ). Для эффективной работы системы отопления рекомендованный максимальный показатель не должен превышать Δt = 20 °C.
Q = \frac { 3600 × Pₘₐₓ } { p × c × \Delta t }Q – производительность насоса [ м³/ч ]
- 3600 – корректировочный коэффициент
- Pₘₐₓ – мощность тепловой системы [ кВт ]
- p – плотность жидкости [ кг/м³ ]
- c – удельная теплоёмкость теплоносителя [ кДж ]
- Δt – разница температуры между подачей и обраткой [ °C ]
Пример: Pₘₐₓ = 25 кВт. p = 1000 кг/м³. c = 4,2 кДж/кг. Δt = 20 °C.
Q = \frac { 3600 × 25 } { 1000 × 4,2 × 20 } = 1,07Q = 1,07 м³/ч.

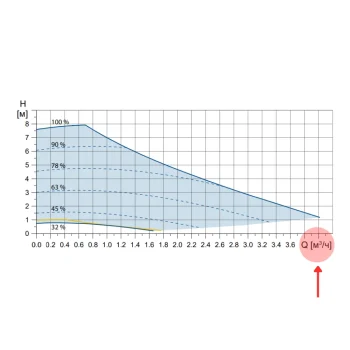

Из расчёта по формуле полученный результат 1,07 м³/ч необходимо использовать с графиком производительности циркуляционного насоса для системы радиаторного отопления.
Формула напора водяного столба
Значение ( L ) представляет максимальную протяжённость самого длинного участка трубопровода в системе, не путать с общей длинной всего трубопровода. Сопротивлением трубопровода ( N ) является постоянная величина 150 Па/м, которая конвертируется в “Метр Водяного Столба” и равно 0,015 mH₂O. Универсальное значение ( Kₓ ) это сопротивление теплоносителя в системе с разными значениями ( коэффициент для двухтрубной системы K₁ = 1,1 и коэффициент для коллекторной системы K₂ = 1,85 ).
H = L × N × Kₓ
H – напор водяного столба [ м ]
- L – максимальная длина участка трубопровода[ м/п ]
- N – сопротивление трубопровода [ mH₂O ]
- Kₓ – сопротивление теплоносителя в системе [ x ]
Пример: L = 80 м/п. N = 0,015 mH₂O. K₁ = 1,1 ( двухтрубная система ). K₂ = 1,85 ( коллекторная система ).
H₁ = 80 × 0,015 × 1,1 = 1,32
H₁ = 1,32 mH₂O.
H₂ = 80 × 0,015 × 1,85 = 2,22
H₂ = 2,22 mH₂O.

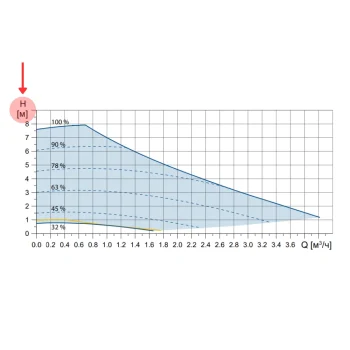

Из расчёта по формуле полученный результат 1,32 mH₂O или 2,22 mH₂O необходимо использовать с графиком производительности циркуляционного насоса для системы радиаторного отопления.

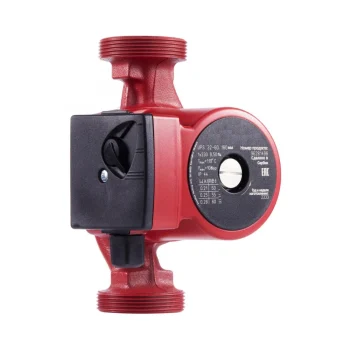

Производительность циркуляционного насоса для системы отопления
Обращаем внимание! Мы указали усреднённые значения характеристик циркуляционного насоса для использования в системе отопления, которые напрямую зависят от производителя. Напор водяного столба и производительность оборудования может иметь отличительные параметры. Данные в таблице применимы для вычислений, которые могут использоваться в бытовой и профессиональной деятельности.
Наименование оборудования:
- Циркуляционный насос с резьбой
- Циркуляционный насос с фланцем
| Наименование | Производительность [ м³/ч. ] | Напор [ mH₂O. ] |
|---|---|---|
| Циркуляционный насос 25 / 40 | max 3,0 | max 3,5 |
| Циркуляционный насос 25 / 60 | max 4,5 | max 5,5 |
| Циркуляционный насос 25 / 80 | max 8,0 | max 7,5 |
| Циркуляционный насос 25 / 100 | max 10,5 | max 9,5 |
| Циркуляционный насос 32 / 40 | max 2,8 | max 3,8 |
| Циркуляционный насос 32 / 60 | max 9,5 | max 5,2 |
| Циркуляционный насос 32 / 80 | max 11,0 | max 7,5 |
| Циркуляционный насос 32 / 100 | max 13,5 | max 9,5 |
| Циркуляционный насос 32 / 120 | max 14,0 | max 9,5 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
