В разделе сайта [ Онлайн Инжиниринг ] есть возможность самостоятельно произвести расчёт для строительной или монтажной сферы с помощью специальной программы. Наш сервис будет полезен при профессиональном вычислении гидравлических, тепловых, динамических, геометрических и эксплуатационных данных инженерного сооружения или инженерной системы. Также может пригодиться при подборе газового, электрического, насосного, компрессорного, воздушного оборудования для конструирования водоснабжения, водоотведения, отопления, воздуховода, вентиляции и автоматизации.
Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение мощности циркуляционного насоса для поверхностного обогрева ].
Расчёт производительности циркуляционного насоса для тёплого пола по формуле
Корректировка показателей применяется в зависимости от условий эксплуатации системы. Для обеспечения правильного расчёта и комплектации оборудования с максимальной эффективностью необходимо учитывать дополнительные условия сопротивления, теплопотерь, резервного запаса мощности. Профессиональный расчёт мощности насоса циркуляции будет полезен при монтаже тёплого пола, тёплой стены, тёплого потолка или уличного ландшафтного обогрева.
Формула производительности
Универсальное значение ( 3600 ) является корректировочным коэффициентом, который переводит м³/сек в м³/час. Мощностью тепловой системы ( Pₘₐₓ ) называется величина, которая требуется для обогрева здания ( средним показателем тепловой нагрузки принято считать 0,8 кВт/м² при высоте потолков до 3 метров ). Плотность жидкости ( p ) и удельная теплоёмкость хладоносителя ( c ) указана в технической документации жидкого вещества, которое будет использоваться. При нахождении значения ( Δt ) необходимо знать разность между температурой трубопровода на подаче ( T₁ ) и обратке ( T₂ ). Для эффективной работы системы тёплого пола или тёплой стены рекомендованный максимальный показатель не должен превышать Δt = 5 °C.
Q = \frac { 3600 × Pₘₐₓ } { p × c × \Delta t }Q – производительность насоса [ м³/ч ]
- 3600 – корректировочный коэффициент
- Pₘₐₓ – мощность тепловой системы [ кВт ]
- p – плотность жидкости [ кг/м³ ]
- c – удельная теплоёмкость теплоносителя [ кДж ]
- Δt – разница температуры между подачей и обраткой [ °C ]
Пример: Pₘₐₓ = 12 кВт. p = 1000 кг/м³. c = 4,2 кДж/кг. Δt = 5 °C.
Q = \frac { 3600 × 12 } { 1000 × 4,2 × 5 } = 2,05Q = 2,05 м³/ч.
Из расчёта по формуле полученный результат 2,05 м³/ч необходимо использовать с графиком производительности циркуляционного насоса для системы поверхностного обогрева.
Формула напора водяного столба
Значение ( L ) представляет максимальную протяжённость самого длинного участка трубопровода в системе, не путать с общей длинной всего трубопровода. Сопротивлением трубопровода ( N ) является постоянная величина 150 Па/м, которая конвертируется в “Метр Водяного Столба” и равно 0,015 mH₂O. Универсальное значение ( Kₓ ) это сопротивление теплоносителя в системе с разными значениями ( коэффициент для тёплого пола K₁ = 1,85 и коэффициент для тёплой стены K₂ = 2,2).
H = L × N × Kₓ
H – напор водяного столба [ м ]
- L – максимальная длина участка трубопровода[ м/п ]
- N – сопротивление трубопровода [ mH₂O ]
- Kₓ – сопротивление теплоносителя в системе [ x ]
Пример: L = 100 м/п. N = 0,015 mH₂O. K₁ = 1,85 ( тёплый пол ). K₂ = 2,2 ( тёплая стена ).
H₁ = 100 × 0,015 × 1,85 = 2,77
H₁ = 2,77 mH₂O.
H₂ = 100 × 0,015 × 2,2 = 3,3
H₂ = 3,3 mH₂O.

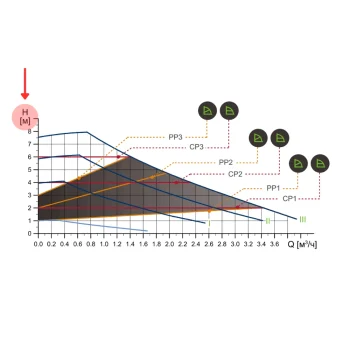

Из расчёта по формуле полученный результат 2,77 mH₂O или 3,3 mH₂O необходимо использовать с графиком производительности циркуляционного насоса для системы поверхностного обогрева.

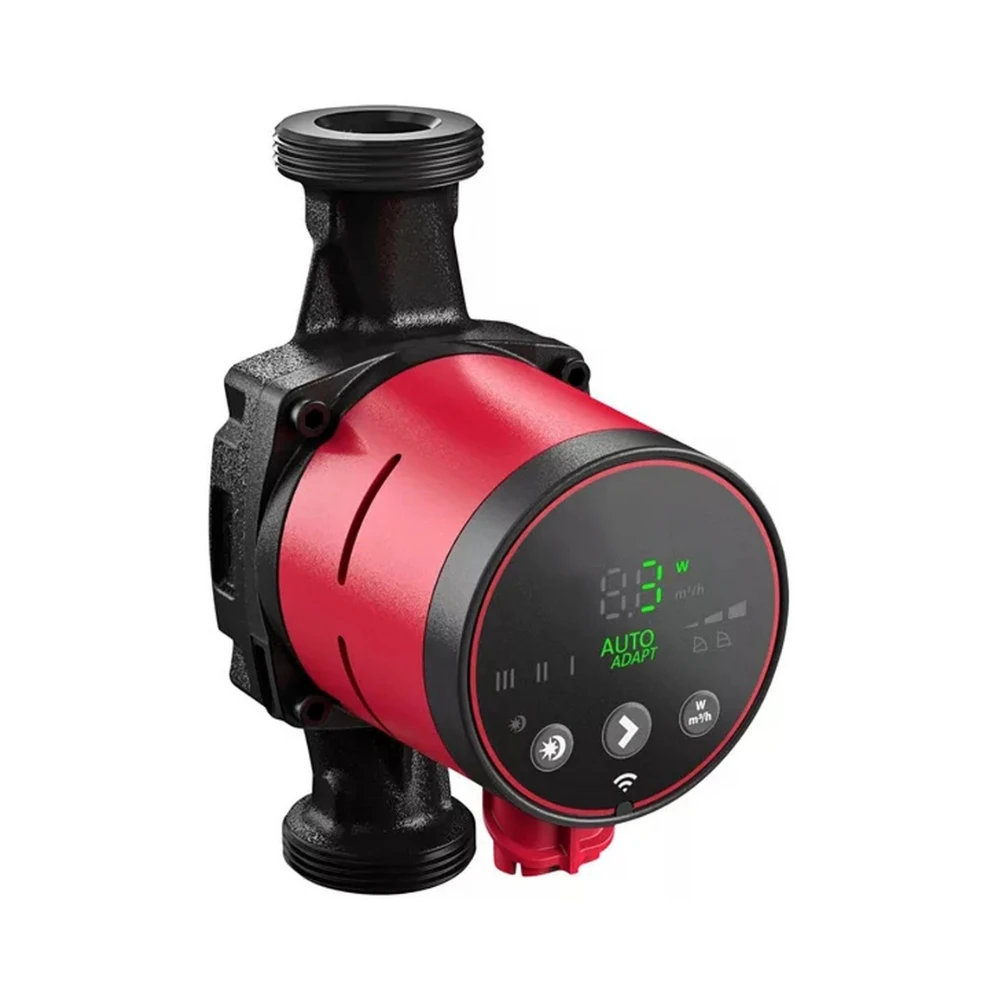

Производительность циркуляционного насоса поверхностного обогрева
Обращаем внимание! Мы указали усреднённые значения характеристик циркуляционного насоса для использования в системе поверхностного обогрева пола, стены или потолка, которые напрямую зависят от производителя. Напор водяного столба и производительность оборудования может иметь отличительные параметры. Данные в таблице применимы для вычислений, которые могут использоваться в бытовой и профессиональной деятельности.
Наименование оборудования:
- Циркуляционный насос с резьбой
- Циркуляционный насос с фланцем
| Наименование | Производительность [ м³/ч. ] | Напор [ mH₂O. ] |
|---|---|---|
| Циркуляционный насос 25 / 40 | max 3,0 | max 3,5 |
| Циркуляционный насос 25 / 60 | max 4,5 | max 5,5 |
| Циркуляционный насос 25 / 80 | max 8,0 | max 7,5 |
| Циркуляционный насос 25 / 100 | max 10,5 | max 9,5 |
| Циркуляционный насос 32 / 40 | max 2,8 | max 3,8 |
| Циркуляционный насос 32 / 60 | max 9,5 | max 5,2 |
| Циркуляционный насос 32 / 80 | max 11,0 | max 7,5 |
| Циркуляционный насос 32 / 100 | max 13,5 | max 9,5 |
| Циркуляционный насос 32 / 120 | max 14,0 | max 9,5 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
