Расчёт производительности циркуляционного насоса для чиллер системы по формуле
Расчёт данных производительности и напора водяного столба для циркуляционного насоса, который используется в чиллер системе охлаждения и кондиционирования происходит по формуле. Корректировка показателей может применятся в зависимости от условий эксплуатации. Для обеспечения правильного расчёта и комплектации оборудования с максимальной эффективностью необходимо учитывать дополнительные условия сопротивления, температурных потерь, резервного запаса мощности. Профессиональный расчёт мощности насоса циркуляции будет полезен при монтаже гидравлической системы охлаждения, системы кондиционирования, системы климат контроля.
Формула производительности
Универсальное значение ( 3600 ) является корректировочным коэффициентом, который переводит м³/сек в м³/час. Мощностью охлаждающей системы ( Pₘₐₓ ) называется величина, которая будет эксплуатироваться для кондиционирования здания ( помещение 10 м² с высотой потолков до 3 метров требует ( Pₘᵢₙ ), которое равно 0,8 кВт ). Плотность жидкости ( p ) и удельная теплоёмкость хладоносителя ( c ) указана в технической документации жидкого вещества, которое будет использоваться. При нахождении значения ( Δt ) необходимо знать разность между температурой трубопровода на подаче ( T₁ ) и обратке ( T₂ ). Для эффективной работы кондиционирования чиллер системы с фанкойлами рекомендованный максимальный показатель не должен превышать Δt = 8 °C.
Q = \frac { 3600 × Pₘₐₓ } { p × c × \Delta t }Q – производительность насоса [ м³/ч ]
- 3600 – корректировочный коэффициент
- Pₘₐₓ – мощность охлаждающей системы [ кВт ]
- p – плотность жидкости [ кг/м³ ]
- c – удельная теплоёмкость теплоносителя [ кДж ]
- Δt – разница температуры между подачей и обраткой [ °C ]

Пример: P = 12 кВт. p = 1000 кг/м³. c = 4,2 кДж/кг. Δt = 8 °C.
Q = \frac { 3600 × 12 } { 1000 × 4,2 × 8 } = 1,28Q = 1,28 м³/ч.

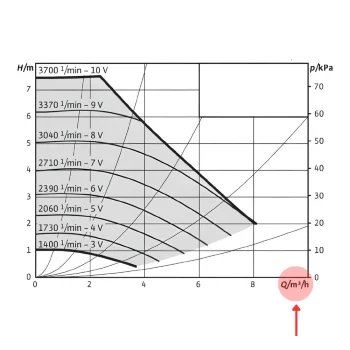

Из расчёта по формуле полученный результат 1,28 м³/ч необходимо использовать с графиком производительности циркуляционного насоса для системы кондиционирования с фанкойлами.
Формула напора водяного столба
Значение ( L ) представляет максимальную протяжённость самого длинного участка трубопровода в системе, не путать с общей длинной всего трубопровода. Сопротивлением трубопровода ( N ) является постоянная величина 150 Па/м, которая конвертируется в “Метр Водяного Столба” и равно 0,015 mH₂O. Универсальное значение ( Kₓ ) это сопротивление хладоносителя в системе ( коэффициент для двухтрубной системы K₁ = 1,1 ).
H = L × N × Kₓ
H – напор водяного столба [ м ]
- L – максимальная длина участка трубопровода [ м/п ]
- N – сопротивление трубопровода [ mH₂O ]
- Kₓ – сопротивление хладоносителя в системе [ x ]

Пример: L = 60 м/п. N = 0,015 mH₂O. K₁ = 1,1 ( двухтрубная система ).
H₁ = 60 × 0,015 × 1,1 = 1,15
H₁ = 1,15 mH₂O.

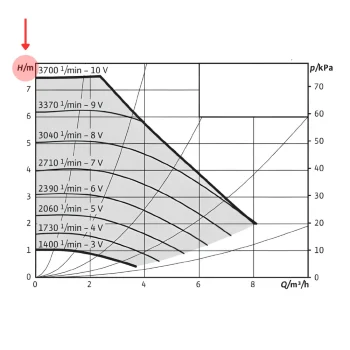

Из расчёта по формуле полученный результат 1,15 mH₂O необходимо использовать с графиком производительности циркуляционного насоса для системы кондиционирования с фанкойлами.

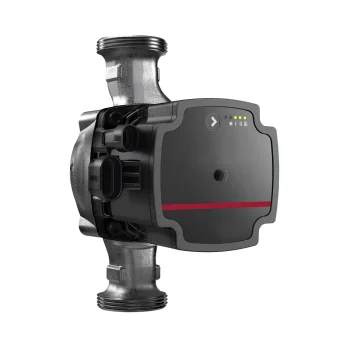

Производительность циркуляционного насоса для системы фанкойл кондиционирования
Обращаем внимание! Мы указали усреднённые значения характеристик циркуляционного насоса для использования в системе фанкойл кондиционирования, которые напрямую зависят от производителя. Напор водяного столба и производительность оборудования может иметь отличительные параметры. Данные в таблице применимы для вычислений, которые могут использоваться в бытовой и профессиональной деятельности.

Наименование оборудования:
- Циркуляционный насос с резьбой
- Циркуляционный насос с фланцем
| Наименование | Производительность [ м³/ч. ] | Напор [ mH₂O. ] |
|---|---|---|
| Циркуляционный насос 25 / 40 | max 3,0 | max 3,5 |
| Циркуляционный насос 25 / 60 | max 4,5 | max 5,5 |
| Циркуляционный насос 25 / 80 | max 8,0 | max 7,5 |
| Циркуляционный насос 25 / 100 | max 10,5 | max 9,5 |
| Циркуляционный насос 32 / 40 | max 2,8 | max 3,8 |
| Циркуляционный насос 32 / 60 | max 9,5 | max 5,2 |
| Циркуляционный насос 32 / 80 | max 11,0 | max 7,5 |
| Циркуляционный насос 32 / 100 | max 13,5 | max 9,5 |
| Циркуляционный насос 32 / 120 | max 14,0 | max 9,5 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
