В разделе сайта [ Онлайн Инжиниринг ] есть возможность самостоятельно произвести расчёт для строительной или монтажной сферы с помощью специальной программы или по формуле. Наш сервис будет полезен при профессиональном вычислении гидравлических, тепловых, динамических, геометрических и эксплуатационных данных инженерного сооружения или инженерной системы. Также интернет ресурс может пригодиться при подборе газового, электрического, насосного, компрессорного, воздушного оборудования для конструирования водоснабжения, водоотведения, отопления, воздуховода, вентиляции, электроснабжения и автоматизации.
Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение площади поверхности трубопровода ].
Расчёт площади эллиптической и прямоугольной трубы по формуле
Своевременный расчёт площади трубопровода необходим для подготовительной работы с последующей эффективной деятельностью. При помощи данных знаний, например, можно высчитать количество крепежа для монтирования системы, количество тепловой и гидравлической изоляции или нахождение нужного объёма лакокрасочных материалов для окрашивания трубопровода.
Формула: площадь поверхности округлой трубы
Площадь боковой поверхности трубы ( S ) рассчитывают с помощью умножения длины трубы ( L ), её диаметра ( d ) и числа π, которое отражает соотношение длины окружности к диаметру. Данная формула используется для определения площади цилиндрической поверхности без учёта торцов.
- S – площадь поверхности
- L – длина
- d – наружный диаметр
- π – отношение длины окружности к диаметру
Пример: L = 1500 мм. d = 125 мм. π = 3,1415
S = 589031,25 мм².
Расчёт площади по формуле показал, что результат всех переменных составил 589031,25 мм² или 5890,31 или 0,58 м².
Формула: площадь поверхности прямоугольной трубы
Площадь боковой поверхности прямоугольной трубопровода ( S ) рассчитывают с помощью умножения между собой удвоенной длины участка ( 2 · L ) и суммы сторон прямоугольного сечения ( a + b ). Значения ( a ) и ( b ) соответствуют ширине и высоте сечения трубы. Параметр ( L ) обозначает длину рассматриваемого участка изделия.
- S – площадь поверхности
- L – длина трубы
- a – ширина трубы
- b – высота трубы
Пример: L = 1500 мм. a = 400 мм. b = 250 мм.
S = 1950000,0 мм².
Расчёт площади по формуле показал, что результат всех переменных составил 1950000,0 мм² или 19500,0 см² или 1,95 м².

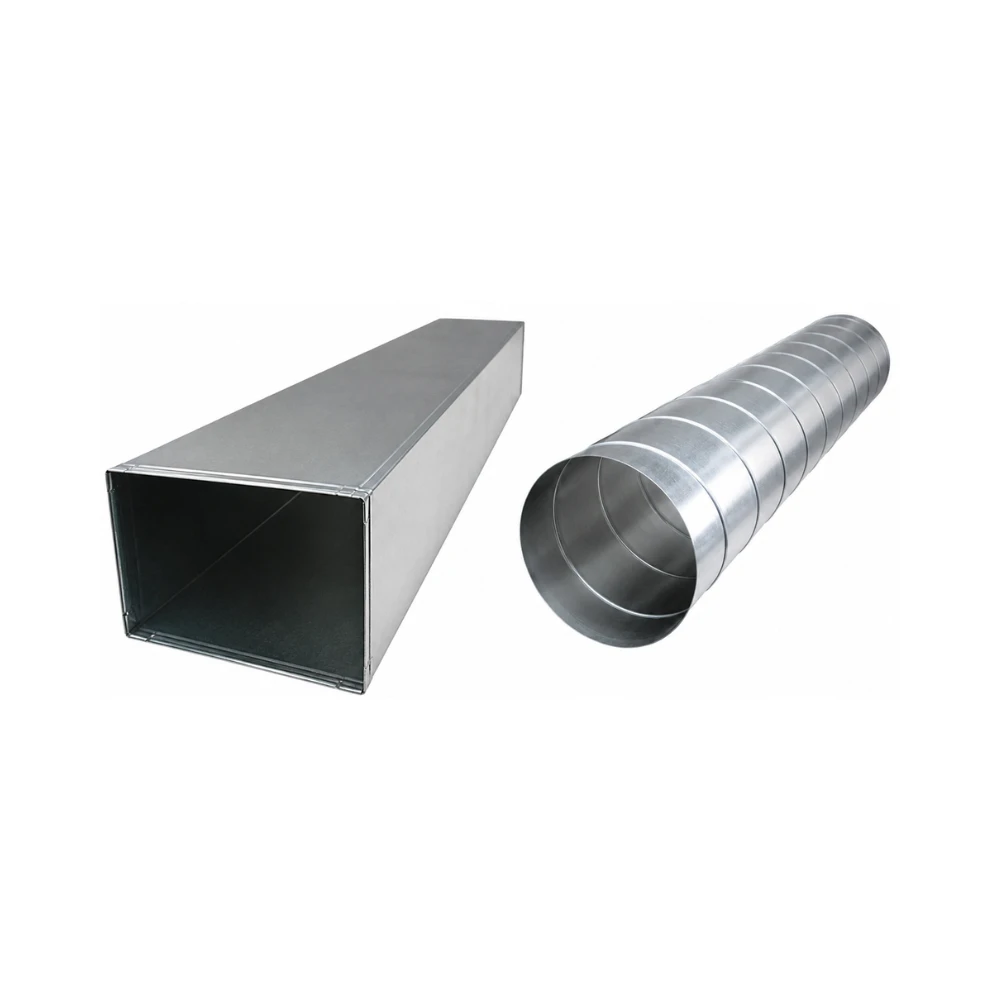

Площадь поверхности эллиптического и многоугольного трубопровода
Для округлой, овальной, прямоугольной и трапециевидной трубы мы указали усреднённые значения площади поверхности. Данные могут меняться в зависимости от формы эллиптического, многоугольного трубопровода. Расчёты в таблице применимы для разного типа материала конструкционного материала.
Наименование материала:
- Полимерный трубопровод
- Металлический трубопровод
- Металлополимерный трубопровод
Площадь поверхности округлой трубы
| Длина трубы [ мм ] | Внешний диаметр трубы [ мм ] | Площадь трубы [ м² ] |
|---|---|---|
| L 1000 | ⌀ 32 | S 0,1 |
| L 1000 | ⌀ 40 | S 0,13 |
| L 1000 | ⌀ 50 | S 0,16 |
| L 1000 | ⌀ 63 | S 0,2 |
| L 1000 | ⌀ 75 | S 0,24 |
| L 1000 | ⌀ 90 | S 0,28 |
| L 1000 | ⌀ 110 | S 0,35 |
| L 1000 | ⌀ 125 | S 0,39 |
| L 1000 | ⌀ 140 | S 0,44 |
| L 1000 | ⌀ 160 | S 0,5 |
| L 1000 | ⌀ 200 | S 0,63 |
| L 1000 | ⌀ 250 | S 0,79 |
| L 1000 | ⌀ 315 | S 0,99 |
| L 1000 | ⌀ 400 | S 1,26 |
| L 1000 | ⌀ 500 | S 1,57 |
Площадь поверхности прямоугольной трубы
| Длина трубы [ мм ] | Ширина трубы [ мм ] | Высота трубы [ мм ] | Площадь трубы [ м² ] |
|---|---|---|---|
| L 1000 | 100 | 50 | S 0,3 |
| L 1000 | 100 | 100 | S 0,4 |
| L 1000 | 150 | 100 | S 0,5 |
| L 1000 | 150 | 150 | S 0,6 |
| L 1000 | 200 | 150 | S 0,7 |
| L 1000 | 200 | 200 | S 0,8 |
| L 1000 | 350 | 200 | S 1,1 |
| L 1000 | 350 | 350 | S 1,4 |
| L 1000 | 500 | 350 | S 1,7 |
| L 1000 | 500 | 500 | S 2,0 |
| L 1000 | 750 | 350 | S 2,2 |
| L 1000 | 750 | 500 | S 2,5 |
| L 1000 | 750 | 750 | S 3,0 |
| L 1000 | 1000 | 500 | S 3,0 |
| L 1000 | 1000 | 750 | S 3,5 |
| L 1000 | 1000 | 1000 | S 4,0 |
| L 1000 | 1250 | 500 | S 5,0 |
| L 1000 | 1250 | 1000 | S 4,5 |
| L 1000 | 1250 | 1250 | S 5,0 |
| L 1000 | 1500 | 1000 | S 5,0 |
| L 1000 | 1500 | 1250 | S 5,5 |
| L 1000 | 1500 | 1500 | S 6,0 |
| L 1000 | 2000 | 1000 | S 6,0 |
| L 1000 | 2000 | 1500 | S 7,0 |
| L 1000 | 2000 | 2000 | S 8,0 |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
