В разделе сайта [ Онлайн Инжиниринг ] есть возможность самостоятельно произвести расчёт для строительной или монтажной сферы с помощью специальной программы. Наш сервис будет полезен при профессиональном вычислении гидравлических, тепловых, динамических, геометрических и эксплуатационных данных инженерного сооружения или инженерной системы. Также может пригодиться при подборе газового, электрического, насосного, компрессорного, воздушного оборудования для конструирования водоснабжения, водоотведения, отопления, воздуховода, вентиляции, электроснабжения и автоматизации.
Онлайн-калькулятор оснащён всеми функциями для выполнения профессиональной расчётной задачи [ нахождение сечения кабеля для электроснабжения ].
Расчёт площади сечения кабеля для системы электроснабжения и автоматизации по формуле
Расчёт сечения кабеля по мощности и силе тока нужен, чтобы правильно выбрать провод для осуществления монтажной работы электроснабжения. Подходящие характеристики электрокабеля должны пропускать нужный объём электроэнергии без перегрева, не вызывать большого падения напряжения на линии, а также обеспечить надёжную и безопасную работу оборудования в течении всего срока эксплуатации. Профессиональный расчёт по формуле позволит подобрать оптимальное сечение кабеля для безопасной, экономичной и долговечной работы системы электроснабжения и автоматизации.
Формула для нахождения площади сечения и нагрузки тока
Ток нагрузки ( I ) это электрический ток, который протекает через потребителя ( нагрузку ) в электрической цепи во время его нормальной работы. Допустимая плотность тока константа ( J ) это максимальный ток на единицу площади сечения проводника, при котором провод не перегревается. Мощностью нагрузки ( P ) называют количество электрической энергии, потребляемой устройством за единицу времени. Напряжением сети ( U ) является разность потенциалов между двумя точками цепи, которая заставляет ток течь. Коэффициент мощности ( cos φ ) показывает, какая часть электрической энергии используется на полезную работу ( бытовое применение cos φ ≈ 1 )
S = \frac { I } { J }S – сечение жилы кабеля [ мм² ]
- I – ток нагрузки [ А ]
- J – допустимая плотность тока константа [ А/мм² ]
I = \frac { P } { U × \cos { \varphi } }I – нагрузка тока [ А ]
- P – мощность нагрузки [ Вт ]
- U – напряжение сети [ В ]
- cos φ – коэффициент мощности
Пример: P = 6 кВт. U = 220 В. cos φ = 1. J = 7 А/мм².
S = \frac { 27,54 } { 7 } = 3,93S = 3,93 мм².
I = \frac { 6000 } { 220 \cdot \cos { 1 } } = 27,54I = 27,54 А.
Расчёт по формуле помог найти значение I = 27,54 А и S = 3,93 мм², которые можно использовать при выборе правильного электрокабеля.
Формула для проверки допустимого падения напряжения постоянного тока
Ток нагрузки ( I ) это электрический ток, который протекает через потребителя ( нагрузку ) в электрической цепи во время его нормальной работы. Длиной линии ( L ) называется общая протяжённость участка электрокабеля. Удельное сопротивление проводника ( p ) является универсальным числовым показателем ( для меди это p = 0,018 Ом мм²/м и для алюминия p = 0,028 Ом мм²/м ). Сечение жилы кабеля ( S ) это площадь поперечного сечения проводника, электрокабеля.
\Delta U = \frac {2 × I × L × \rho } { S }ΔU – падение напряжения [ В ]
- I – ток нагрузки [ А ]
- L – длина линии [ м/п ]
- p – удельное сопротивление проводника [ Ом мм²/м ]
- S – сечение жилы кабеля [ мм² ]
Пример: I = 27,54 А. L = 350 м. cos φ = 1. p = 0,018 Ом мм²/м. S = 3,93 мм².
\Delta U = \frac {2 × 27,54 × 350 × 0,018 } { 3,93 } = 88,29ΔU = 88,29 В.
88,29 ÷ 220 = 0,4 < 5 % ( показатель соответствует нормативам ).
Допустимое падение напряжения постоянного тока должно быть для бытовой электросети < 5 % и для освещения < 3 %.
Формула для проверки допустимого падения напряжения переменного тока
Ток нагрузки ( I ) это электрический ток, который протекает через потребителя ( нагрузку ) в электрической цепи во время его нормальной работы. Длиной линии ( L ) называется общая протяжённость участка электрокабеля. Удельное сопротивление проводника ( p ) является универсальным числовым показателем ( для меди это p = 0,018 Ом мм²/м и для алюминия p = 0,028 Ом мм²/м ). Коэффициент мощности ( cos φ ) показывает, какая часть электрической энергии используется на полезную работу ( бытовое применение cos φ ≈ 1 ). Индуктивное сопротивление кабеля ( X ) часть полного сопротивления цепи переменного тока, возникающая из-за индуктивности проводника катушки или кабеля. Угол между током и напряжением ( sin φ ) показывает долю полезной реактивной мощности. Сечение жилы кабеля ( S ) это площадь поперечного сечения проводника, электрокабеля.
\Delta U = \frac { 2 × I × L × (\rho × \cos { \varphi } + X × \sin { \varphi } ) } { S }ΔU – падение напряжения [ В ]
- I – ток нагрузки [ А ]
- L – длина линии [ м ]
- p – удельное сопротивление проводника [ Ом мм²/м ]
- cos φ – коэффициент мощности
- X – индуктивное сопротивление кабеля [ Ом/м ]
- sin φ – угол между током и напряжением [ ∠° ]
- S – сечение жилы кабеля [ мм² ]
Пример: I = 27,54 А. L = 350 м. p = 0,018 Ом мм²/м. cos φ = 1. X = 0,08 Ом/м. sin φ = 0,15. S = 3,93 мм².
\Delta U = \frac { 2 × 27,54 × 350 × ( 0,018 × \cos { 1 } + 0,08 × \sin { 0,15 } ) } { 3,93 } = 3487,69ΔU = 3487,69 В.
3487,69 ÷ 220 = 15,8 > 5 % ( показатель завышен по нормативам ).
Допустимое падение напряжения переменного тока должно быть для бытовой электросети < 5 % и для освещения < 3 %.

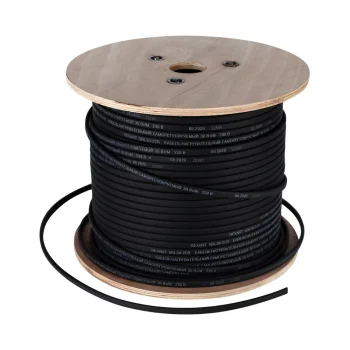

Характеристики электрокабеля для эксплуатации при разной нагрузке сети
Обращаем внимание! При выборе и эксплуатации электрокабеля ключевое значение имеют его технические характеристики, которые определяют надёжность и безопасность работы электрической сети и системы автоматизации. Разные условия нагрузки предъявляют особые требования к сечению проводников, материалу жил, типу изоляции и допустимому току. Расчёты в таблице применимы для использования в бытовой и профессиональной деятельности.
Наименование оборудования:
- Монтажный кабель
- Силовой кабель
- Осветительный кабель
- Сигнальный кабель
| Мощность при ≈ 220 В [ кВт ] | Ток [ А ] | Площадь сечения [ мм² ] |
|---|---|---|
| до 1 кВт | 14 А | 3 мм² |
| до 1,5 кВт | 18 А | 4 мм² |
| до 2,5 кВт | 25 А | 5 мм² |
| до 4 кВт | 32 А | 7 мм² |
| до 6 кВт | 40 А | 9 мм² |
| до 10 кВт | 55 А | 12 мм² |
| до 16 кВт | 75 А | 16 мм² |
| до 25 кВт | 100 А | 22 мм² |
| до 27 кВт | 125 А | 35 мм² |
| до 33 кВт | 150 А | 50 мм² |
Заключение
Профессиональный расчёт при комплектации и монтировании инженерной системы может выполнить только квалифицированный инженер-проектировщик или инженер-монтажник. В работе он будет использовать специализированное вычислительное оборудование и углублённые технологические данные для нахождения правильного подхода и достижения верного результата.
