Трубы ПНД это полимерные изделия, изготовленные из полиэтилена низкой плотности методом композитной экструзии. Основная особенность это повышенная жёсткость и устойчивость к химическим воздействиям при эксплуатации. Трубы из полиэтилена низкой плотности менее прочные, могут разрываться или деформироваться от механического воздействия внешней среды. Также они содержат примеси вредные для человека.
Является универсальным материалом при монтаже инженерных коммуникаций технического назначения. Основное использование это конструирование трубопроводов холодного водоснабжения, канализационных отведения, а также транспортировка газообразных материалов. Используется для прокладки кабель канала.
Расшифровка аббревиатуры ПНД ( PE-LD ): Polyethylene Low Density — Полиэтилен Низкой Плотности.
Трубы ПВД это полимерные изделия, изготовленные из полиэтилена высокой плотности из гранул этилена путём полимеризации. Главное преимущество это прочность и пластичность. Материал имеет высокую степень экологичности, потому что не содержит никаких вредных примесей.
Являются надёжным материалом при монтаже ответственных коммуникаций бытового назначения. Основное применение это конструирование трубопроводов холодного водоснабжения для потребительских нужд, а также транспортировка других жидкостных и газообразных материалов.
Расшифровка аббревиатуры ПВД ( PE-HD ): Polyethylene High Density — Полиэтилен Высокой Плотности.
Все трубопроводы с маркировкой ПНД и ПВД выпускается в бухтах или прямых прудках. Допускается скрытый монтаж в коробах, земле, песчаных, цементных, монолитных основах.
Общие технические характеристики и достоинства
- Экологически чистый трубный материал;
- Допускаются неоднократные замерзания транспортированной жидкости;
- Минимальное присутствие конденсата снаружи;
- Не подвержен к возникновению ржавчины;
- Стойкость к химическим воздействиям;
- Отсутствие необходимости использовать дополнительную защиту при помещении в грунт;
- Низкая теплопередача, что существенно снижает температурный обмен с окружающими средами;
Данный трубопровод является мягким материалом, поэтому следует применять осторожность при её укладке или воспользоваться услугами профессионалов.
Жидкие Системы
Срок службы при долговременной эксплуатации
Системы имеют длительный срок эксплуатации в бытовой и промышленной сфере. При соблюдении всех условий правильного монтирования и использования, период номинального износа материалов может достигать 40 лет.
Способы монтажа и соединения трубопроводных систем ПНД и ПВД
На данный момент трубопроводы ПНД и ПВД можно соединять между собой несколькими способами. Все они имеют свои особенности по сложности исполнения и определённые характеристики при дальнейшей эксплуатации.
В особо ответственных местах применяется комбинированная сварка. А именно, на первом этапе специалисты осуществляют стыковую сварку. Далее на втором этапе сварной стык зачищается в уровень плоскости поверхности, а затем на него одевают сварную муфту.
Виды полиэтиленовых труб низкого и высокого давления
ПНД и ПВД трубы подразделяются на несколько типов и маркируются производителем дополнительными цветными полосами в зависимости от условий применения. Перед использованием рекомендуется ознакомиться с маркировкой изделия и ее эксплуатационными характеристиками.
Напорная труба ПНД и ПВД
Водопроводные системы ( синяя полоса ). Используется в прокладке сетей холодного водоснабжения и магистралей для транспортировки воды на большие расстояния.
Безнапорная труба ПНД и ПВД
Водоотведение ( без маркировки ). Прокладка фекальных и ливневых стоков с параллельным использованием насосных станций.

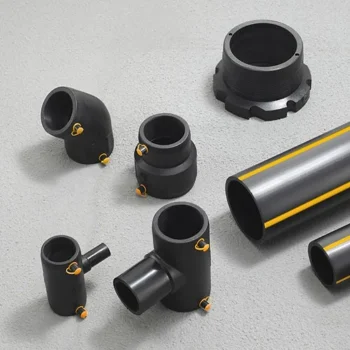

Газовая труба ПНД и ПВД
Газовое снабжение ( жёлтая полоса ). Применяется в конструировании магистралей для транспортировки различных газов с невысоким давлением.
Номинальное рабочее давление полиэтиленовых труб ПНД
SDR — размерная величина для полиэтиленовых ПЭ труб, отражающая отношение внешнего диаметра и толщины стенки материала.
PN — номинальное рабочее давление трубы, но не предельное его значение при эксплуатации.
| Диаметр трубы ПНД и ПВД в ( мм ). | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 |
|---|---|---|---|---|---|---|---|---|---|
| ПЭ 80 | PN 4 | PN 5 | PN 6,3 | PN 7,5 | PN 8 | PN 10 | PN 12,5 | PN 16 | PN 20 |
| ПЭ 100 | PN 5 | PN 6,3 | PN 8 | PN 9,5 | PN 10 | PN 12,5 | PN 16 | PN 20 | PN 25 |
| Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | Толщина стенки в мм. | |
| Ø 16 | 2,0 | 2,3 | |||||||
| Ø 20 | 2,0 | 2,3 | 3,0 | ||||||
| Ø 25 | 2,0 | 2,3 | 2,8 | 3,5 | |||||
| Ø 32 | 2,0 | 2,4 | 3,0 | 3,6 | 4,4 | ||||
| Ø 40 | 2,0 | 2,3 | 2,4 | 3,0 | 3,7 | 4,5 | 5,5 | ||
| Ø 50 | 2,0 | 2,4 | 2,9 | 3,0 | 3,7 | 4,6 | 5,6 | 6,9 | |
| Ø 63 | 2,0 | 2,5 | 3,0 | 3,6 | 3,8 | 4,7 | 5,8 | 7,1 | 8,6 |
| Ø 75 | 2,3 | 2,9 | 3,6 | 4,3 | 4,5 | 5,6 | 6,8 | 8,4 | 10,3 |
| Ø 90 | 2,8 | 3,5 | 4,3 | 5,1 | 5,4 | 6,7 | 8,2 | 10,1 | 12,3 |
| Ø 110 | 3,4 | 4,2 | 5,3 | 6,3 | 6,6 | 8,1 | 10,0 | 12,3 | 15,1 |
| Ø 125 | 3,9 | 4,8 | 6,0 | 7,1 | 7,4 | 9,2 | 11,4 | 14,0 | 17,1 |
| Ø 140 | 4,3 | 5,4 | 6,7 | 8,0 | 8,3 | 10,3 | 12,7 | 15,7 | 19,2 |
| Ø 160 | 4,9 | 6,2 | 7,7 | 9,1 | 9,5 | 11,8 | 14,6 | 17,9 | 21,9 |
| Ø 180 | 5,5 | 6,9 | 8,6 | 10,2 | 10,7 | 13,3 | 16,4 | 20,1 | 24,6 |
| Ø 200 | 6,2 | 7,7 | 9,6 | 11,4 | 11,9 | 14,7 | 18,2 | 22,4 | 27,4 |
| Ø 225 | 6,9 | 8,6 | 10,8 | 12,8 | 13,4 | 16,6 | 20,5 | 25,2 | 30,8 |
| Ø 250 | 7,7 | 9,6 | 11,9 | 14,2 | 14,8 | 18,4 | 22,7 | 27,9 | 34,2 |
| Ø 280 | 8,6 | 10,7 | 13,4 | 15,9 | 16,6 | 20,6 | 25,4 | 31,3 | 38,3 |
| Ø 315 | 9,7 | 12,1 | 15,0 | 17,9 | 18.7 | 23,2 | 28,6 | 35,2 | 43,1 |
| Ø 355 | 10,9 | 13,6 | 16,9 | 20,1 | 21,1 | 26,1 | 32,2 | 39,7 | 48,5 |
| Ø 400 | 12,3 | 15,3 | 19,1 | 22,7 | 23,7 | 29,4 | 36,3 | 44,7 | 54,7 |
| Ø 450 | 13,8 | 17,2 | 21,5 | 25,5 | 26,7 | 33,1 | 40,9 | 50,3 | 61,5 |
| Ø 500 | 5,3 | 19,1 | 23,9 | 18,3 | 29,7 | 36,8 | 45,4 | 55,8 | 68,3 |
| Ø 560 | 17,2 | 21,4 | 26,7 | 31,7 | 33,2 | 41,2 | 50,8 | 62,5 | |
| Ø 630 | 19,3 | 24,1 | 30,0 | 35,7 | 37,4 | 46,3 | 57,2 | 70,3 | |
| Ø 710 | 21,8 | 27,1 | 33,9 | 40,2 | 42,1 | 52,2 | 64,5 | ||
| Ø 800 | 24,5 | 30,6 | 38,1 | 45,3 | 47,4 | 58,8 | 72,6 | ||
| Ø 900 | 27,6 | 34,4 | 42,9 | 51,0 | 53,3 | 66,1 | |||
| Ø 1000 | 30,6 | 38,2 | 47,7 | 56,6 | 59,3 | 73,5 | |||
| Ø 1200 | 36,7 | 45,9 | 57,2 | 68,0 | 71,1 | ||||
| Ø 1400 | 42,9 | 53,5 | 66,7 | ||||||
| Ø 1600 | 49,0 | 61,2 |
Полиэтилен ПЭ 80 и ПЭ 100
Готовый материал в России маркируется признаком ПЭ ( PE ), что означает сделано из полиэтилена. Различие между ними заключается в процессе полимеризации с образованием большей плотности и повышением технических характеристик. Числовой индекс в названии марки определяет степень кристалличности материала. На данный момент, наибольшей популярностью пользуется продукция с маркировкой ПЭ 80 или ПЭ 100. Иногда, на менее ответственных проектах, применяют трубопроводы с маркировкой ПЭ 63.
Популярные производители трубопроводов ПНД и ПВД
- Baenninger | Германия;
- RTP | Россия;
- Unipump | Россия;
- Джилекс | Россия;
- Мегапайп | Россия;
Обращаем ваше внимание
Вся информация, опубликованная в данном материале, была взята с официальных источников производителя. По мере поступления новых данных она будет обновляться. Если обнаружите какие-либо ошибки, пожалуйста сообщите нам о них.
