Мембранный бак – это закрытая герметичная ёмкость из стали, которая функционирует в автоматическом режиме. Внутренняя мембрана разделяет полость резервуара на водяную и воздушную камеры, поэтому вода или теплоноситель не контактирует с металлическими стенками ёмкости и воздухом. Это предохраняет систему от активной коррозии. Мембрана сделана из эластичного водонепроницаемого материала EPDM, устойчива к высокой температуре.
Бак закрытого типа применяют в системе холодного и горячего водоснабжения, отопления, кондиционирования и пожаротушения. Он позволяет управлять внутренним гидравлическим давлением и регулировать резкие перепады давления в трубопроводной системе. Это повышает эффективность работы инженерных конструкций и способствует безопасной работе. Оборудование используется в бытовой и промышленной сфере при монтаже и конструировании.
Эксплуатация и характеристики расширительного бака и гидроаккумулятора
Производители изготавливают закрытые баки с мембраной EPDM для балансировки трубопроводной системы в различных вариантах по объёму и назначению. Присутствует возможность установки группы безопасности и модулей электронной автоматизации. Корпус оборудования ( расширительный бак, гидроаккумулятор ) покрыт антикоррозионным материалом. Делать техническое обслуживание ( проверка давления ) мембранного бака необходимо 1 раза в год.
- Уравновешивание теплового расширения в трубопроводной системе отопления и снижение риска преизбыточного давления с аварийным сбросом.
- Способствует увеличению срока эксплуатации оборудования за счёт сбалансированной работы трубопроводной системы.
- Балансировка нагрузки в трубопроводной системе водоснабжения и снижение риска гидроудара.
- Способствует увеличению срока эксплуатации насосного оборудования за счёт сокращения включений.
- Снижение расхода электроэнергии до 50 % за счёт запаса воды в ёмкости мембранного бака.
Назначение оборудования:
- Компенсировать тепловое расширение жидкости в системе отопления и водоснабжения.
- Поддерживать давление в системе горячего и холодного водоснабжения или в насосной станции.
- Предотвращать слишком частое включение или выключение насоса.
- Создание резервного запаса питьевой воды для использования.
Общие данные:
- Сфера применения: водоснабжение, отопление, охлаждение
- Рабочая среда: вода, этиленгликоль, пропиленгликоль
- Номинальный срок службы: 7 лет
- Материал корпуса: легированная сталь, нержавеющая сталь
- Максимальное давление: 10 – 20 Bar
- Температура рабочей среды: от -10 ⁰C до +90 ⁰C
- Номинальный объём: 0,01 м³ – 2000 м³
Ремонт и обслуживание мембранного бака
| Неисправность | Причина неисправности | Решение |
|---|---|---|
| Отсутствует давления в баке. | Лопнула мембрана EPDM. Утечка воздуха из бака. Неисправность воздушного клапана. | Заменить мембрану EPDM. Накачать воздух в бак. Заменить клапан. |
| Разрыв мембраны EPDM. | Избыток давления в баке. Маленький объём расширительного бака. | Подобрать объём бака в соответствии с характеристиками системы. |
| Некорректная работа манометра. | Манометр неисправен. | Произвести замену манометра. |
| Бак не пропускает воду. | Избыток воздуха внутри расширительного бака. | Отрегулировать давление воздуха в соответствии с потребностями системы. |

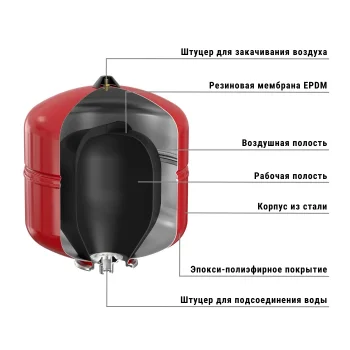

Расширительный бак для отопления и горячего водоснабжения
Закрытая ёмкость с мембранной EPDM выполняет функцию расширительного бака. Оборудование устанавливается на индивидуальные водопроводные системы, отопительные системы, где используются нагревательные и охладительные установки ( котёл, чиллер ).
Принцип работы расширительного бака:
В системе отопления и охлаждения объём жидкости может увеличиваться с повышением температуры в трубопроводе. Излишнее количество этого объёма поступает в мембранный бак, после чего это расширение жидкости компенсируется.
Принцип работы компенсатора гидравлических ударов:
Расширительный бак используется в качестве компенсирования резких перепадов давления в трубопроводе и является предохранителем для системы и оборудования при гидравлических ударах.
| Бытовые расширительные баки [ 10 Bar ] | Промышленные расширительные баки [ 10 Bar ] |
|---|---|
| 2 литра / DN 15 | 80 литров / DN 25 |
| 6 литров / DN 20 | 100 литров / DN 25 |
| 8 литров / DN 20 | 150 литров / DN 25 |
| 12 литров / DN 20 | 200 литров / DN 32 |
| 18 литров / DN 20 | 300 литров / DN 32 |
| 20 литров / DN 20 | 400 литров / DN 32 |
| 25 литров / DN 20 | 500 литров / DN 32 |
| 35 литров / DN 20 | 600 литров / DN 40 |
| 50 литров / DN 25 | 800 литров / DN 40 |
| 60 литров / DN 25 | 1000 литров / DN 40 |

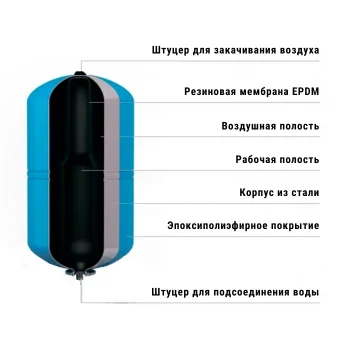

Гидроаккумулятор для холодного водоснабжения
Закрытая ёмкость с мембранной EPDM выполняет функцию гидроаккумулятора. Оборудование устанавливается на индивидуальные водопроводные системы, где используются насосы и бустерные насосные станции.
Принцип работы гидроаккумулятора:
Возрастающее давление в водопроводной системе выталкивает воду в мембрану, где из пневматической полости на неё давит воздух. Таким образом, часть воды будет находиться под контролируемым давлением и храниться в стальном резервуаре как резервный запас. Когда потребитель открывает кран, резервный запас воды возвращается обратно в трубопровод, потому что мембрана начинает сжиматься из-за давления воздуха в баке.
| Бытовые гидравлические баки [ 10 Bar ] | Промышленные гидравлические баки [ 20 Bar ] |
|---|---|
| 8 литров / DN 20 | 1000 литров / DN 40 |
| 12 литров / DN 20 | 1500 литров / DN 65 |
| 18 литров / DN 20 | 2000 литров / DN 65 |
| 20 литров / DN 20 | 3000 литров / DN 65 |
| 25 литров / DN 20 | 4000 литров / DN 65 |
| 35 литров / DN 20 | 5000 литров / DN 65 |
| 50 литров / DN 25 | 8000 литров / DN 100 |
| 60 литров / DN 25 | 10000 литров / DN 100 |
| 80 литров / DN 25 | |
| 100 литров / DN 25 | |
| 200 литров / DN 32 | |
| 300 литров / DN 32 | |
| 400 литров / DN 32 | |
| 500 литров / DN 32 | |
| 600 литров / DN 40 | |
| 800 литров / DN 40 |
Техническое обслуживание 2 раза в год
Для долгого и бесперебойного функционирования, мембранный бак водоснабжения рекомендуется обслуживать каждые 6 месяцев. Для этого необходимо иметь в наличии стандартный комплект инструментов, с которым возможно беспрепятственно провести своевременно ремонтные работы.
- Манометр для проверки давления в баке;

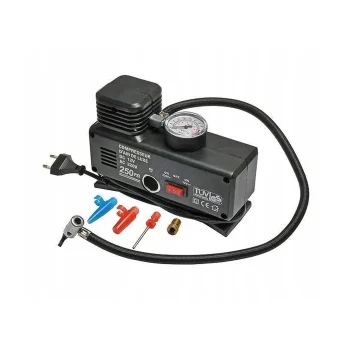

- Электрический насос для закачивания воздуха;

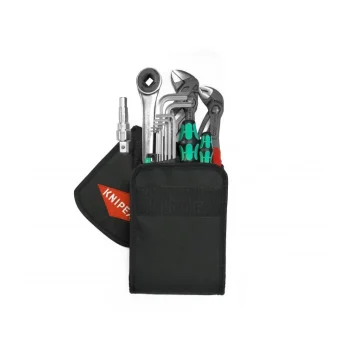

- Набор инструментов для замены резиновой мембраны EPDM;
Заключение
При возникновении ошибок в функционировании оборудования, мы рекомендуем обратиться в специализированную службу для ремонта или замены. не стоит прибегать к категорическим мерам и чинить его самостоятельно, если нет должного опыта и знаний. Это может привести еще к более сложной ситуации при обслуживании инженерной системы.
